ВК-дысплей 128x64 Графічны экран у пазітыўным рэжыме STN

Гэты ВК-дысплей STN 128x64 з пазітыўным графічным экранам прызначаны для надзейнасці прамысловага ўзроўню і масавай вытворчасці.
Модуль №: JDA12864-23001
Тэхналогія: тэхналогія COB
Кут агляду: шырокі кут агляду
Працоўная тэмпература: ад -20 да 70 ℃
Мікрасхема прывада: AIP31107&AIP31108

Адправіць запыт

Рэйтынг: 5.0

(Колькасць рэйтынгаў: 1)

Апісанне Прадукта

Гэта выраблена для прамысловага прымяненняВК-дысплей 128x64 Графічны экран у пазітыўным рэжыме STNзабяспечвае выразныя матрычныя візуальныя эфекты. Маючы крыніцу сілкавання 3,0 В і мікрасхемы драйвераў AIP31107, ён забяспечвае стабільную працу панэляў кіравання, медыцынскіх прыбораў і разумных лічыльнікаў.

ВК-дысплей 128x64 Графічны экран у пазітыўным рэжыме STN: функцыі і характарыстыкі

Надзейны пошукВК-дысплей 128x64 Графічны экран у пазітыўным рэжыме STNпатрабуецца пастаўшчык, які разумее як аптычныя характарыстыкі, так і паслядоўнасць масавай вытворчасці. Модуль JDA12864-23001 пабудаваны менавіта з улікам гэтых патрэб. Спалучаючы спелае шкло станоўчага рэжыму STN з надзейным блокам COB, гэта забяспечвае вельмі эканамічнае візуальнае рашэнне.

гэтаВК-дысплей 128x64 Графічны экран у пазітыўным рэжыме STNвыкарыстоўвае мікрасхемы драйвераў AIP31107 і AIP31108, якія працуюць у рэжыме 1/64 і зрушэнні 1/9. Напрамак агляду на 6 гадзін і матрыца 128x64 робяць яго вельмі ўніверсальным. Мы таксама падтрымліваем настройку мікрасхемы кіравання ў адпаведнасці з існуючай друкаванай платай і прашыўкай.

	ПАКАЗАЦЬ ЗМЕСТ І НАПРУЖЭННЕ 128×64 кропак \| 3,0 В

	Мікрасхема і схема прывада AIP31107&AIP31108 \| 1/64 Абавязак, 1/9 прадузятасць

	АКТЫЎНАЯ ПЛОШЧА І ТЭМП. 56,28 × 38,36 мм \| -20 да 70 °C

Тэхнічныя параметры JDA12864-23001
Модуль №	JDA12864-23001
Памер модуля	78(Д)×70(Ш)×12,5(В) мм
Зона прагляду	62,00 (Д) мм × 44,00 (Ш) мм
Актыўная зона	56,28 (Д) мм × 38,36 (Ш) мм
Адлюстраванне змесціва	128×64 кропак
Электразабеспячэнне	3,0 В
Прывад IC	AIP31107&AIP31108
Схема ваджэння	1/64 абавязак, 1/9 прадузятасць
Напрамак прагляду	6 гадзін
Працоўная тэмп.	-20 да 70 °C
Тэмп. захоўвання	-30 да 80 °C

Прымяненне STN Positive Graphic Screen

Дзякуючы сваёй высокай надзейнасці і эканамічнасці, гэтаВК-дысплей 128x64 Графічны экран у пазітыўным рэжыме STNшырока выбіраецца інжынерамі для розных патрабаванняў да HMI і адлюстравання даных:

▸ Прамысловыя сістэмы кіравання- пераўтваральнікі частоты, інтэрфейсы PLC і панэлі кіравання машынамі.

▸ Медыцынскае абсталяванне- маніторы пацыента, дыягнастычныя прылады і партатыўныя лічыльнікі здароўя.

▸ Рух і транспарт- сістэмы навядзення паркоўкі, білетныя аўтаматы і рэгістратары даных.

▸ Бытавая электроніка- разумная бытавая тэхніка, аўдыёабсталяванне і вымяральныя прылады.

128x64 LCD Display STN Positive Mode Graphic Screen Application

ВК-дысплей 128x64 STN Графічны экран у пазітыўным рэжыме ў прамысловым прымяненні.

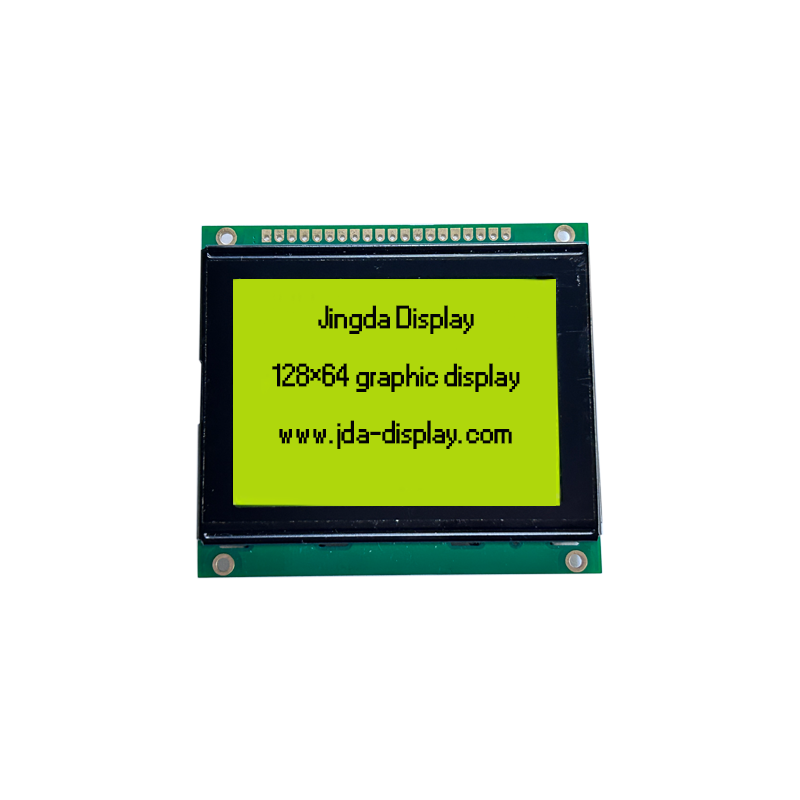

12864 graphic LCD module display

Дысплей станоўчага рэжыму STN паказвае матрычныя даныя.

Настройка і падтрымка масавай вытворчасці

Гэты модуль каталога з'яўляецца выдатнай адпраўной кропкай, але нашы магчымасці выходзяць далёка за рамкі стандартных дэталяў. Калі вам патрэбна цалкам настроенаяВК-дысплей 128x64 Графічны экран у пазітыўным рэжыме STN, наша каманда інжынераў гатова дапамагчы. Мы прапануем індывідуальныя інструменты для шкла, рэдызайн распиновки і альтэрнатыўныя колеры падсвятлення.

Настройка мікрасхемы драйвера- Змяніце ўстаноўку AIP31107/31108 у адпаведнасці з існуючай прашыўкай.

Палярызатар і падсвятленне- Святлоадбівальныя, трансфлектыўныя або прапускальныя варыянты з белай, сіняй або зялёнай святлодыёднай падсветкай.

Тыпы раздымаў- Штыфтавы раз'ём, раз'ём Zebra або кабель FPC у адпаведнасці з працэсам зборкі.

Хуткая цытата- Адпраўце чарцёж і гадавы попыт, каб атрымаць вычарпальную прапанову на працягу 24 гадзін.

Каб параўнаць з іншымі варыянтамі манахромнага дысплея, наведайце нашГрафічны ВК-дысплейстаронка катэгорыі. Вы таксама можаце вывучыць нашМодуль ВК-дысплея 128×64 Модуль станоўчага дысплея FSTNдля альтэрнатыўных аптычных рэжымаў. Калі ваш праект патрабуе больш простых лікавых паказанняў, тоСегментны ВК-дысплейможа прапанаваць больш эканамічнае рашэнне.

Якасць вытворчасці і прыхільнасць EEAT

Shenzhen Jingda Display Technology Co., Ltd. займаецца вытворчасцю манахромных ВК-модуляў з 2015 года. Наш цэх без пылу плошчай 6000 м² у Фуцзяні мае чыстыя пакоі класа 100 і класа 1000, што гарантуе, што кожныВК-дысплей 128x64 Графічны экран у пазітыўным рэжыме STNсабраны без забруджванняў. Мы строга прытрымліваемся пратаколаў кіравання якасцю ISO і можам прадастаўляць справаздачы аб адпаведнасці RoHS і інспекцыі для аўдыту закупак. Кожная партыя перад адпраўкай праходзіць строгія электрычныя і аптычныя выпрабаванні.

Часта задаюць пытанні

Ці можна наладзіць мікрасхему кіравання гэтым ВК-дысплеем STN з пазітыўным рэжымам 128x64?

так. Стандартная канфігурацыя выкарыстоўвае AIP31107 і AIP31108. Тым не менш, мы можам наладзіць мікрасхему драйвера ў адпаведнасці з вашымі патрабаваннямі да прашыўкі або апаратнага забеспячэння для серыйнай вытворчасці.

Якая мінімальная колькасць для гэтага графічнага ВК-модуля 12864?

MOQ залежыць ад таго, ці з'яўляецца гэта стандартная канфігурацыя, якая ёсць у наяўнасці, або патрабуе спецыяльнага інструмента. Для стандартных узораў і масавых заказаў, калі ласка, звяжыцеся з нашай камандай інжынераў, каб атрымаць прапанову на працягу 24 гадзін.

Ці патрэбна падсвятленне для станоўчага рэжыму STN?

Дысплеі ў пазітыўным рэжыме STN, як правіла, святлоадбівальныя або трансфлектыўныя. У залежнасці ад асяроддзя вашага прымянення, святлодыёдная падсветка можа быць дададзена ў модуль для чытання пры слабым асвятленні.

Які час выканання заказаў на масавую вытворчасць?

Стандартныя ўзоры звычайна адпраўляюцца на працягу 3-7 рабочых дзён. Для масавай вытворчасці час выканання пацвярджаецца разам з прапановай на аснове гадавога аб'ёму і патрабаванняў да інструментаў.
