У чым розніца паміж графічным ВК-экранам і сегментным ВК-экранам?
2025-11-12

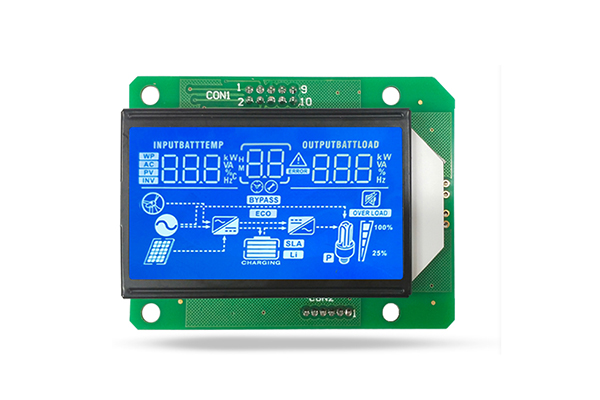

Сегментны ВК-дысплей: LCD, які адлюстроўвае фіксаванае змесціва, такое як лічбы, сімвалы, адзінкі і г.д. праз загадзя распрацаваныя "сегменты". Кожны «сегмент» з'яўляецца незалежным электродам. Яго можна выкарыстоўваць толькі для простага адлюстравання лічбаў і сімвалаў.

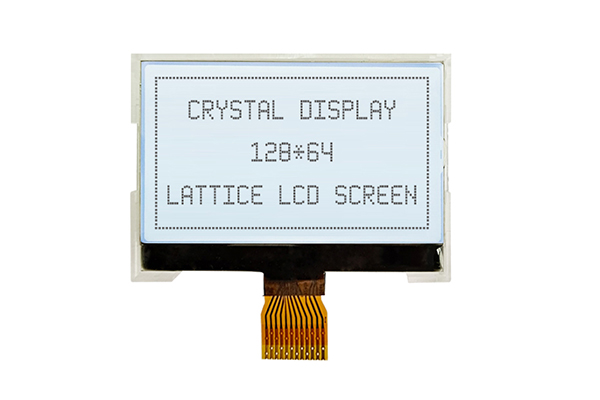

Графічны ВК-дысплей: Матрыца, якая складаецца з вялікай колькасці незалежных пікселяў (кропак), якія могуць адлюстроўваць любы тэкст, графіку або малюнак. Пікселі звычайна кіруюцца спосабам кіравання ў радок-слупок. Напрыклад, матрычны ВК-экран памерам 128x64 мае 64 кропкі па вертыкалі і 128 кропак па гарызанталі, у агульнай складанасці 128x64 кропкі. Як паказана на малюнку ніжэй.
Прынцып адлюстравання сегментнага ВК-дысплея і графічнага ВК-дысплея
| Пункт |
Сегментны ВК-дысплей |
Графічны ВК-дысплей |
| Прынцып |
Праводзячы ўчастак нерухомага сегмента з'яўляецца пасля электрызацыі, напрыклад, «8» складаецца з 7 сегментаў. |
Піксельная матрыца, утвораная перасячэннем некалькіх радкоў і слупкоў, кожнай кропкай можна кіраваць індывідуальна. |
| Інструкцыя |
Колькасць рухальных электродаў невялікая |
Неабходны драйвер IC для радкоў і слупкоў |
| Метад прывада |
Статычны дыск або простае мультыплексаванне |
Драйвер дынамічнага сканавання радкоў і слупкоў |
Тыповыя прыкладанні
Сегментны ВК-дысплей: Электронныя шалі, гадзіннікі, калькулятары, панэлі бытавой тэхнікі, панэлі прыбораў
Графічны ВК-дысплей: абсталяванне прамысловага кіравання, медыцынскае абсталяванне, POS-машыны, вымяральныя прыборы, аўтамабільныя дысплеі, кітайскія інтэрфейсы меню і г.д.
Як выбраць сегментны дысплей і графічны дысплей?
Гэта залежыць ад патрабаванняў вашага праекта:
Выбіраючыкод сегмента ВК-экран:
1. Адлюстраваны кантэнт фіксаваны і абмежаваны (напрыклад, лічбы, некалькі слоў або ЗНАЧКІ).
2. Надзвычай адчувальны да выдаткаў і патрабуе буйной вытворчасці.
3. У яго надзвычай высокія патрабаванні да энергаспажывання, і прылада павінна працаваць ад батарэі на працягу доўгага часу.
4. Няма неабходнасці адлюстроўваць кітайскія іерогліфы або складаную графіку.
Выбар графічнага ВК-экрана:
1. Неабходна адлюстраваць кітайскія іерогліфы, зменныя радкі, дынамічную графіку або анімацыю
2. Адлюстраваны кантэнт павінен часта мяняцца ў залежнасці ад дзеянняў карыстальніка або знешніх уводаў
3. Існуюць патрабаванні да эстэтычнай прывабнасці і інтэрактыўнасці UI інтэрфейсу.
Калі вы шукаеце для свайго праекта сегментны ВК-дысплей і графічны кропкавы ВК-дысплей, звярніцеся да каманды JDA. Запрашаем наведаць наш афіцыйны сайт:www.jda-display.com
