Які прынцып працы сегментнага ВК-дысплея?

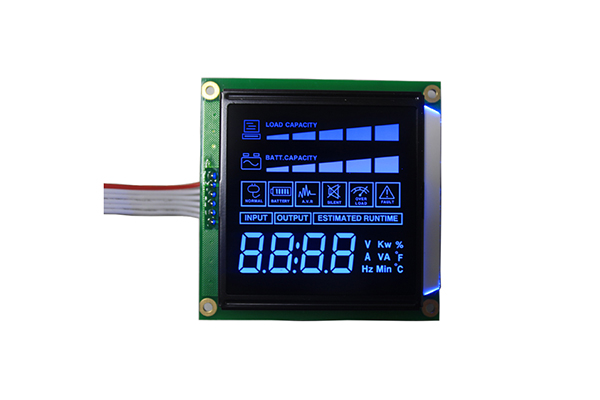

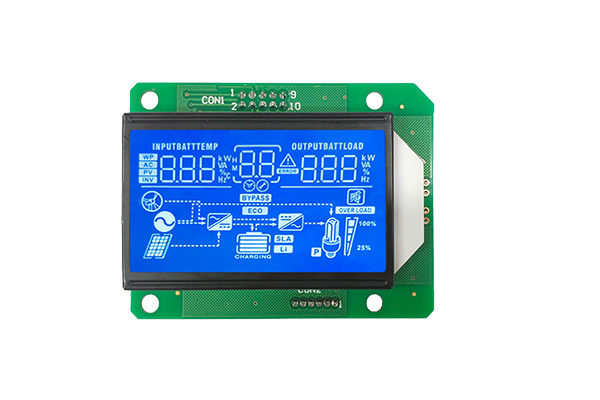

Theсегментны ВК-экрангэта тып ВК-дысплея, які выкарыстоўваецца для адлюстравання такой простай інфармацыі, як лічбы, літары і сімвалы. Яго функцыі ўключаюць у сябе:

Фіксаваны змест дысплея:Кожны піксель адпавядае фіксаванаму змесціву дысплея і не можа быць зменены па жаданні.

Простая структура:Складаецца з верхняй і ніжняй шкляных падкладак, вадкакрысталічных матэрыялаў і электродаў, з нізкім коштам.

Нізкае энергаспажыванне:Для працы патрабуецца толькі слабы ток і вельмі нізкае энергаспажыванне.

Шырока ўжываецца:Ён часта выкарыстоўваецца ў такіх прадуктах, як аўтамабільныя прыборы, электронныя вагі і гадзіннікі.

1. Асноўная структура

Сегментны ВК-дысплей у асноўным складаецца з наступных частак:

1) Палярызацыйныя плёнкі (адна верхняя і адна ніжняя): напрамкі палярызацыі гэтых дзвюх палярызацыйных плёнак перпендыкулярныя адна адной (напрыклад, верхняя плёнка знаходзіцца ў вертыкальным кірунку, а ніжняя - у гарызантальным).

2) Шкляная падкладка (па адной частцы зверху і знізу): нясе празрыстыя электроды ITO.

3) Празрысты электрод:

A. Агульны электрод: размешчаны на адным з кавалкаў шкла і выкарыстоўваецца для ўсяго экрана.

B. Сегментныя электроды: размешчаны на іншым кавалку шкла, яны выгравіраваны ў фіксаваную форму, якую мы хочам адлюстраваць, напрыклад, кожны штрых лічбы "8". Сімвал "8" звычайна складаецца з 7 сегментаў (7 незалежных электродаў).

4) Вадкакрысталічны матэрыял: запаўняецца ў малюсенькую шчыліну паміж двума кавалкамі шкла.

5) Панэль падсвятлення/адбівальнік: размешчаны ў ніжнім слоі, ён забяспечвае крыніцу святла. Экран сегментнага кода сам па сабе не выпраменьвае святла і можа быць бачны толькі праз падсвятленне або адлюстраванне навакольнага святла.

2. Рэжым прывада: прывад пераменнага току

LCD нельга падвяргаць пастаяннаму току на працягу доўгага часу, інакш гэта пашкодзіць структуру LCD.

Такім чынам, дысплей кода сегмента выкарыстоўвае прывад пераменнага току (звычайна 1-100 Гц)

Метады ваджэння ўключаюць:

A. Статычны дыск: высокая кантраснасць, але з некалькімі кантактамі.

B. Дынамічны прывад (1/2, 1/3, 1/4 Duty і г.д.): звычайна выкарыстоўваецца, памяншаючы колькасць кантактаў.

Рэзюмэ прынцыпаў

Прынцып працы сегментнага ВК-дысплея можна абагульніць наступным чынам: кіруючы напругай паміж электродамі (сегментамі) пэўнай формы, размяшчэнне малекул вадкіх крышталяў у адпаведнай вобласці можа быць зменена, выбарачна дазваляючы падсветцы праходзіць ці не, адлюстроўваючы фіксаваныя лічбы, сімвалы або ўзоры.

Сегментны кодавы экран - гэта дысплей без кропкавай матрыцы, які выкарыстоўвае малекулы вадкіх крышталяў для змены аптычнага шляху з дапамогай напружання, рухае пэўныя электроды праз пераменны ток і адлюстроўвае чорныя адпаведныя сегменты, такім чынам утвараючы лічбы або сімвалы.
