Выбар правільнагаCХарактэрны ВК-дысплейгэта важнае рашэнне для інжынераў, дызайнераў прадуктаў, і групы па закупках, якія працуюць над убудаванымі сістэмамі, прамысловым абсталяваннем і бытавой электронікай. Нягледзячы на хуткі рост графічных дысплеяў і сэнсарных экранаў, сімвальныя ВК-дысплеі застаюцца пераважнае рашэнне з-за іх надзейнасці, нізкага энергаспажывання і эканамічнай эфектыўнасці.
Гэта падрабязнае кіраўніцтва тлумачыць, як выбраць сімвальны ВК-дысплей, які найбольш прыдатны для вашага праекта шляхам аналізу тыпаў дысплеяў, варыянтаў інтэрфейсу, экалагічных патрабаванняў і доўгатэрміновай надзейнасці. Тут таксама асвятляюцца рэальныя прыкладанні і перадавыя галіновыя практыкі, заснаваныя на праверанай вытворчасці вопыт адЦЗІНДА.
Змест
Што такое сімвальны ВК-дысплей?

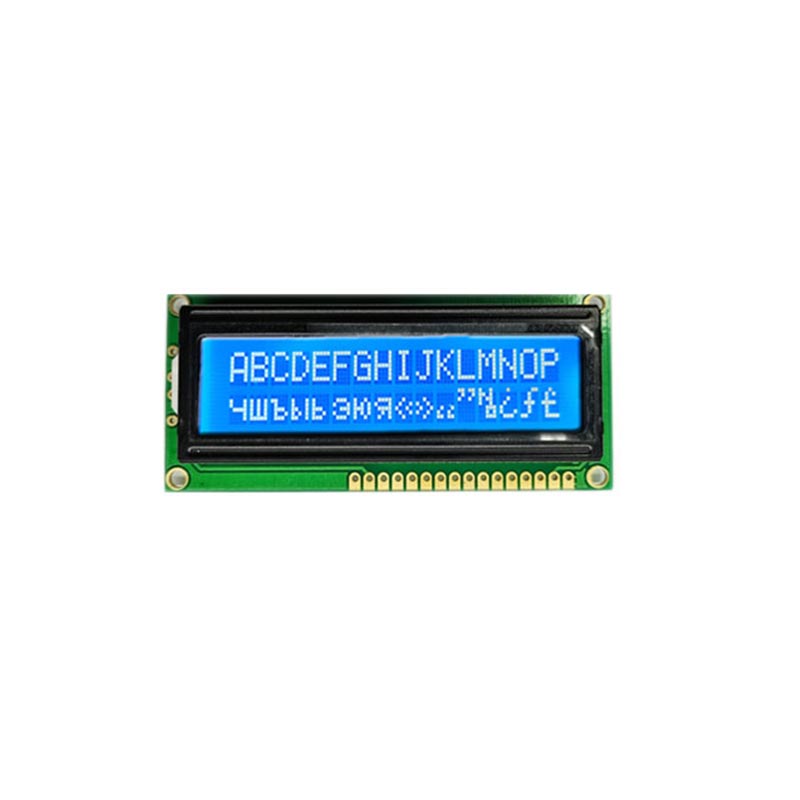

A Характэрны ВК-дысплей- гэта тып вадкакрысталічнага дысплея, прызначаны для паказу загадзя вызначаныя сімвалы, лічбы і сімвалы, а не поўныя графічныя выявы. Кожны персанаж займае фіксаваную матрыцу (звычайна 5x8 кропак), што робіць яго ідэальным для адлюстравання выразнай тэкставай інфармацыі.
У адрозненне ад графічных ВК-дысплеяў, сімвальны ВК-дысплей не патрабуе складанай візуалізацыі выявы. Гэтая прастата прыводзіць да меншага энергаспажывання, больш хуткага часу водгуку і павышэння стабільнасці у працяглым прамысловым выкарыстанні.
Вы можаце азнаёміцца з тыповымі структурамі і спецыфікацыямі прадукту, наведаўшы гэтую даведачную старонку Character LCD Display.
Чаму выбіраюць сімвальны ВК-дысплей?
Многія інжынеры пытаюцца, чаму сімвальны ВК-дысплей актуальны і сёння. Адказ крыецца ў яго неперасягнены баланс паміж прадукцыйнасцю, даўгавечнасцю і коштам.
- Надзвычай нізкае энергаспажыванне
- Выдатная чытальнасць у светлым асяроддзі
- Доўгі тэрмін службы
- Простая інтэграцыя з мікракантролерамі
- Больш нізкі кошт BOM у параўнанні з TFT або OLED
Для прыкладанняў, дзе стабільны вывад тэксту больш важны, чым візуальная складанасць, сімвалічны ВК-дысплей застаецца разумным і правераным выбарам.
Тыпы сімвальных ВК-дысплеяў
Характэрныя ВК-дысплеі даступныя ў розных фарматах, кожны з якіх прызначаны для задавальнення канкрэтных патрэбаў праекта.
| Тып | Агульны памер | Галоўная перавага | Звычайнае выкарыстанне |
|---|---|---|---|
| Стандартны ВК-дысплей | 16x2 / 20x4 | Эканамічна выгадна | Панэлі кіравання |
| COG Character LCD | Індывідуальныя макеты | Тонкі і лёгкі | Партатыўныя прылады |
| Прасвечвальны LCD | Розныя | Чытальнасць на адкрытым паветры | Лічыльнікі і інструменты |
| Шырокі тэмпературны ВК | Прамысловы клас | Надзвычайная стабільнасць | Суровыя ўмовы |
Асноўныя фактары пры выбары сімвальнага ВК-дысплея
1. Памер дысплея і фармат сімвалаў
Вызначце, колькі сімвалаў ваша праграма павінна адлюстроўваць адначасова. Самыя папулярныя варыянты - гэта ВК-дысплеі 16x2 і 20x4.
2. Сумяшчальнасць інтэрфейсу
Большасць сімвальных ВК-дысплеяў падтрымліваюць паралельныя інтэрфейсы, у той час як новыя канструкцыі могуць уключаюць інтэрфейсы I2C або SPI для спрошчанай праводкі.
3. Працоўнае асяроддзе
Тэмпературны дыяпазон, вільготнасць і вібрастойлівасць павінны адпавядаць вашаму сцэнарыю выкарыстання. Прамысловыя прымянення часта патрабуюць ВК-дысплеяў з пашыраным характарам тэмпературы.
4. Падсвятленне і бачнасць
Колер, яркасць і тэрмін службы святлодыёднай падсветкі непасрэдна ўплываюць на карыстацкі досвед. Выбар правільнай падсветкі забяспечвае чытальнасць як у памяшканні, так і на вуліцы.
Сімвалны ВК-дысплей супраць іншых тэхналогій адлюстравання
| Асаблівасць | Характэрны ВК | Графічны ВК | TFT LCD |
|---|---|---|---|
| Энергаспажыванне | Вельмі нізкі | Нізкі | Высокі |
| Кошт | Нізкі | Сярэдні | Высокі |
| Складанасць | Просты | Сярэдні | Складаны |
| Лепшае для | Тэкставая інфармацыя | Значкі і простая графіка | Багаты інтэрфейс |
Тыповыя прыкладанні і выпадкі выкарыстання
- Абсталяванне прамысловай аўтаматызацыі
- Медыцынскія прылады кантролю
- Разумныя лічыльнікі і вымяральныя прыборы
- Бытавая тэхніка
- Убудаваныя сістэмы кіравання
Дзякуючы іх стабільнасці і доўгаму тэрміну службы часта выбіраюць сімвальныя ВК-дысплеі для крытычна важных прадуктаў, дзе адмова не з'яўляецца варыянтам.
Чаму вопыт пастаўшчыка мае значэнне
Выбар правільнага сімвальнага ВК-дысплея - гэта не толькі тэхнічныя характарыстыкі - гэта таксама важна аб супрацоўніцтве з вопытным вытворцам. Надзейны пастаўшчык разумее патрабаванні да доўгатэрміновай прадукцыйнасці, кантролю якасці і налады.
Дзякуючы шматгадоваму вопыту ў вытворчасці ВК,ЦЗІНДАзабяспечвае стабільная якасць, інжынерная падтрымка і індывідуальныя рашэнні для глабальных кліентаў.
Часта задаюць пытанні
Ці падыходзіць сімвальны ВК-дысплей для сучасных прадуктаў?
так. Многія сучасныя прылады аддаюць перавагу надзейнасці і энергаэфектыўнасці перад сучаснай графікай, што робіць сімвальныя ВК-дысплеі вельмі прыдатнымі.
Як доўга працуе сімвальны ВК-дысплей?
Пры правільным дызайне сімвальныя ВК-дысплеі могуць надзейна працаваць дзясяткі тысяч гадзін.
Ці можна наладзіць сімвальныя ВК-дысплеі?
Безумоўна. Карыстальніцкія сімвалы, макеты, колеры падсвятлення і інтэрфейсы звычайна падтрымліваюцца.
Заключэнне
Выбар правільнага сімвальнага ВК-дысплея гарантуе, што ваш прадукт застаецца надзейным, чытэльны і эканамічна эфектыўны на працягу ўсяго жыццёвага цыкла. Уважліва ацэньваючы тэхнічныя патрабаванні і праца з такім вопытным пастаўшчыком, як JINGDA, вы можаце смела вывесці свой электронны праект на рынак.
Калі вы шукаеце прафесійнае кіраўніцтва або індывідуальныя рашэнні, не саромейцесяпрацягдзейнічаць з намісёння, каб абмеркаваць патрабаванні да ВК-дысплея вашага персанажа.
