Кароткае ўвядзенне ў OLED-дысплей

Што такое OLED-дысплей?

OLED - гэта арганічны святловыпрамяняльны дыёд, таксама вядомы як арганічны электралюмінесцэнтны дысплей (OLED). Дзякуючы сваім унікальным асаблівасцям, такім як самаасвятленне, адсутнасць неабходнасці ў падсвятленні, высокі каэфіцыент кантраснасці, тонкая таўшчыня, шырокі кут агляду, хуткая хуткасць водгуку, прыдатнасць для гнуткіх панэляў, шырокі дыяпазон працоўных тэмператур і больш простая структура і працэс вытворчасці, OLED прапануе значна лепшую якасць выявы. Ён мае больш высокую кантраснасць (таксама вядомы як шырокі дынамічны дыяпазон HDR) і больш шырокі кут агляду, што робіць яго ідэальным выбарам для электронных прадуктаў высокага класа.

Класіфікацыя OLED-дысплеяў

1. Класіфікаваны па метадзе кіравання

Пасіўны OLED (PM-OLED): простая структура, прыдатная для сцэнарыяў адлюстравання з невялікім памерам і нізкай шчыльнасцю інфармацыі;

Актыўны OLED (AM-OLED): кожны піксель абсталяваны незалежным тонкаплёнкавым транзістарам (TFT) для кіравання, з больш хуткай рэакцыяй, меншым энергаспажываннем і магчымасцю дасягнення больш высокага дазволу. Гэта тэхнічны выбар для масавых прадуктаў, такіх як смартфоны і тэлевізары.

2. Класіфікуецца па тэхналогіі афарбоўкі

RGB OLED: Чырвоныя, зялёныя і сінія пікселі асноўнага колеру выпраменьваюць святло незалежна адзін ад аднаго, забяспечваючы найлепшую каляровую выразнасць і кантраснасць. Тым не менш, ён мае высокую складанасць вытворчасці і кошт, і ў асноўным выкарыстоўваецца ў дысплеях малога памеру;

WOLED: выкарыстоўвае белы святловыпрамяняльны пласт у спалучэнні з каляровымі фільтрамі для дасягнення поўнакаляровага адлюстравання. Працэс адносна просты, а рэнтабельнасць высокая і ў асноўным выкарыстоўваецца ў вялікіх тэлевізарах.

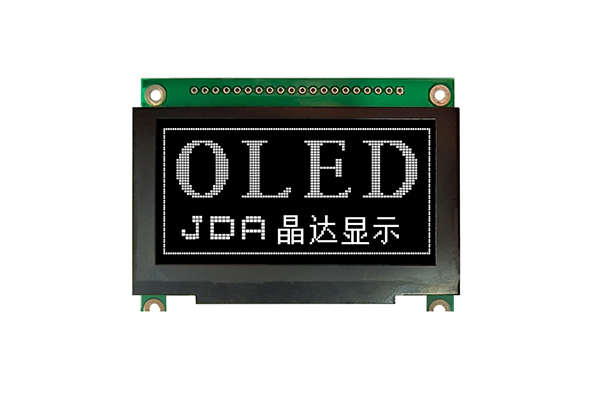

Асаблівасці прадукту OLED-дысплейнага модуля

1. Выдатная візуальная прадукцыйнасць

З каэфіцыентам кантраснасці больш за 10 000:1, высокай насычанасцю колеру і выразнымі краямі без арэолаў тэксту і значкоў. Тэхналогія самасвятлення забяспечвае выдатную чытальнасць нават пры моцным асвятленні або поўнай цемры.

2. Архітэктура звышнізкага энергаспажывання

Працоўнае напружанне складае ўсяго 3,3 або 5 В. Энергаспажыванне для поўнага асвятлення экрана складае прыкладна 25 мА (у залежнасці ад колькасці асветленых пікселяў), а энергаспажыванне ў рэжыме чакання можа быць такім нізкім, як узровень мікраампер. У параўнанні з экранамі TFT або LCD таго ж памеру, энергаспажыванне зніжана прыкладна на 50%-70%, што робіць яго надзвычай прыдатным для партатыўных прылад з харчаваннем ад батарэі.

3. Шырокі дыяпазон тэмператур і надзейнасць

Дыяпазон працоўных тэмператур ад -40 ℃ да +85 ℃, а тэмпература захоўвання можа дасягаць ад -40 ℃ да +85 ℃. Ён мае выдатную ўстойлівасць да надвор'я. Модуль аб'ядноўвае ўнутраную схему ўзмацнення, і для стабільнай працы патрабуецца толькі невялікая колькасць перыферыйных кандэнсатараў з антыстатычнай здольнасцю, якая адпавядае прамысловым стандартам.

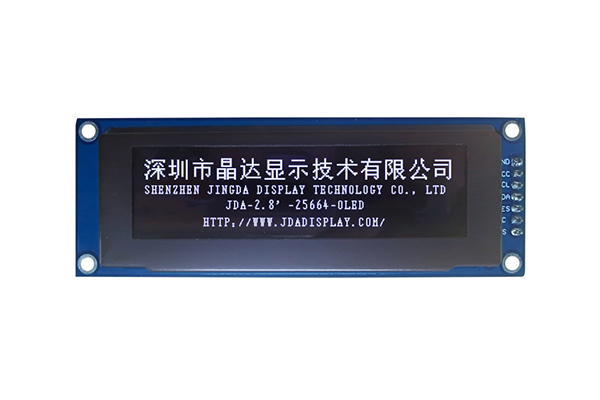

4. Гнуткая канфігурацыя інтэрфейсу

Ён забяспечвае дызайн панэлі, сумяшчальны з інтэрфейсам I2C і інтэрфейсам SPI, што дазваляе карыстальнікам гібка выбіраць на аснове асноўных рэсурсаў кіравання. Гэты модуль падтрымлівае асноўныя платформы, такія як Arduino, STM32 і ESP32, і можа быць непасрэдна падключаны да існуючай экасістэмы з адкрытым зыходным кодам, значна скарачаючы цыкл распрацоўкі.

Прымяненне дысплейнага модуля OLED

1. Бытавая электроніка

OLED-дысплей - гэта асноўнае рашэнне дысплея для высакакласных смартфонаў, планшэтаў, ноўтбукаў і тэлевізараў, якое забяспечвае высокую якасць выявы, шырокія куты агляду і энергазберагальныя эфекты дысплея.

2. Носімыя прылады

Разумныя гадзіны, маніторы здароўя і іншыя прылады ў поўнай меры выкарыстоўваюць перавагі тонкасці OLED, нізкага энергаспажывання і гнуткай адаптацыі.

3. Дысплей аўтамабіля

OLED шырока выкарыстоўваецца ў прыборных панэлях, цэнтральных кансолях і забаўляльных сістэмах, адаптуючыся да складанага ўнутранага асяроддзя і забяспечваючы ясную візуальную інфармацыю.

4. Дысплей для VR/AR

OLED на аснове крэмнію (Micro OLED) стаў пераважнай тэхналогіяй экрана для прылад дапоўненай рэальнасці і віртуальнай рэальнасці дзякуючы высокай разрознасці, хуткаму рэагаванню і нізкай затрымцы.

5. OLED-асвятленне

OLED-панэлі асвятлення тонкія і гнуткія, здольныя выпраменьваць раўнамернае і мяккае святло. Яны разглядаюцца як моцны канкурэнт наступнага пакалення тэхналогій асвятлення.
