Агульныя праблемы і парады па ліквідацыі непаладак для ВК-дысплеяў

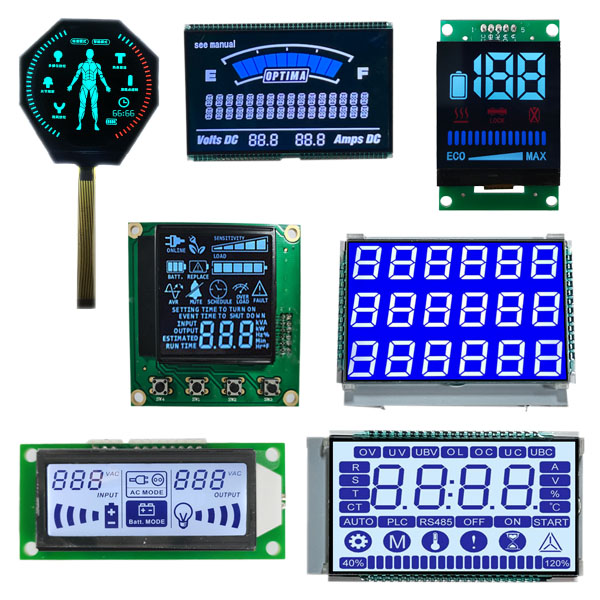

У прамысловым кіраванні, медыцынскім абсталяванні, тэставых прыборах, бытавой тэхніцы і бытавой электроніцы ВК-дысплей застаецца адным з найбольш распаўсюджаных інтэрфейсаў чалавек-машына. Незалежна ад таго, ці з'яўляецца гэта экран з графічнай матрыцай або манахромны ВК-дысплей, любыя праблемы, такія як адсутнасць дысплея, прапушчаныя радкі, мігценне або ненармальны кантраст, паўплываюць на агульны вопыт і надзейнасць усёй прылады.

1. Няма дысплея, чорны або белы экран.

Чорны экран звычайна звязаны з крыніцай харчавання, падсветкай і ініцыялізацыяй; белы экран звычайна паказвае на тое, што падсвятленне ўключана, але ВК-дысплей не адхілены або не атрымаў сапраўдных дадзеных выявы. Для модуля LCM спачатку праверце VDD, VDDIO, VSS, штыфт скіду і крыніцу харчавання падсвятлення. Калі падсвятленне не гарыць, засяродзьцеся на праверцы ланцуга ўзмацнення, токаабмежавальнага рэзістара, святлодыёднай ланцуга і раздыма.

2. Прапушчаныя радкі, знакі і ламаныя радкі

На манахромных ВК-дысплеях часта адсутнічаюць радкі. Магчымыя прычыны ўключаюць ненармальны выхад COM або SEG, дрэннае злучэнне паласы зебры, старэнне токаправоднага клею, кароткае замыканне FPC і пашкоджаную мікрасхему драйвера. Для шматканальных экранаў драйвераў таксама неабходна праверыць рэзістар зрушэння і налады працоўнага цыклу. Калі пазіцыя адсутнага радка выпраўлена, гэта звычайна праблема з апаратным падключэннем або каналам драйвера; калі пазіцыя дрэйфуе, гэта можа быць з-за часу, перашкод або пульсацый магутнасці.

3. Недастатковы або празмерны кантраст

Ненармальная кантраснасць не абавязкова паказвае на няспраўнасць экрана. Такія фактары, як VLCD, V0, напружанне зрушэння і тэмпературная кампенсацыя, могуць уплываць на эфект адлюстравання. Звычайна для кантрасту стМодуль LCMстановяцца менш інтэнсіўнымі пры нізкіх тэмпературах і становяцца больш інтэнсіўнымі пры высокіх тэмпературах. Калі гэта адбываецца партыямі, праверце код ініцыялізацыі мікрасхемы драйвера, рэзістараў зрушэння і ланцугоў тэмпературнай кампенсацыі. Калі гэта адбываецца індывідуальна, праверце зварку і кансістэнцыю вадкакрысталічнай панэлі.

4. Ваганні, дрыгаценне, пракрутка

Ваганні звычайна з'яўляюцца вынікам нестабільнай частаты кадраў, празмерных пульсацый крыніцы харчавання, перашкод зазямлення, канфлікту паміж частатой ШІМ падсветкі і частатой абнаўлення. Калі праводка FPC модуля LCM занадта доўгая і неэкранаваная, таксама можа ўзнікнуць шум. Спачатку выкарыстоўвайце асцылограф для назірання VDD і ключавых сігналаў, а потым праверце рэгістры ініцыялізацыі. Для манахромнага ВК-дысплея, калі ёсць агульнае дрыгаценне экрана, засяродзьцеся на праверцы сігналу COM і драйвера падсвятлення.

5. Артэфакты экрана, скажоныя сімвалы, ненармальныя колеры

Каляровыя ВК-дысплеі часта маюць артэфакты экрана з-за праблем з лініямі перадачы дадзеных, лініямі тактавага сігналу, сігналамі сінхранізацыі і параметрамі часу. Праверце злучэнні FPC, акісленне раздыма і шорты паяння. Каліманахромныя ВК-дысплеімаюць скажоныя сімвалы, праверце шыну дадзеных, лініі кіравання RS/CS/WR і пераканайцеся ў правільнай ініцыялізацыі.

6. Нераўнамерная яркасць, віньеткаванне і ўцечка святла

Праблемы з падсветкай часта сустракаюцца ў модулях LCM з бакавым уваходам. Адхіленні зборкі святлаводнай пласціны, дыфузійнай плёнкі і святлоадбівальнай плёнкі, згасанне яркасці святлодыёдаў або непаслядоўнае прывад пастаяннага току могуць выклікаць нераўнамерную яркасць. Уцечка святла ў асноўным звязана са структурнай сувяззю, дэфармацыяй абалонкі і драпінамі на палярызатары. ДляУ манахромных ВК-дысплеяў падсвятленне звычайна прасцей, але зазор паміж пласцінай святлавода і вадкакрышталічным шклом па-ранейшаму ўплывае на аднастайнасць.

7. Дэфекты, блікі, цёмныя плямы, дэфекты ліній

Недахопы - гэта вытворчыя дэфекты ВК-панэлі, якія звычайна не могуць быць выпраўлены праграмным забеспячэннем. Блікі адносяцца да пікселяў, якія пастаянна свецяцца, а цёмныя плямы - да пікселяў, якія не загараюцца. Вертыкальныя або гарызантальныя лініі часта звязаны з мікрасхемай драйвера, злучэннем COG і каналамі FPC. Калі дэфект лініі змяняецца пасля націску, гэта сведчыць аб дрэнным злучэнні. Калі пасля націску няма змен, магчыма, пашкоджаны мікрасхема драйвера або правадка шкла.

8. Цені, выявы-прывіды, рэшткі малюнкаў

Цень - гэта з'ява, дземалекулы вадкіх крышталяў у ВК-дысплеіне могуць цалкам аднавіцца пасля працяглага адлюстравання статычнага малюнка. Зніжэнне яркасці статычнага відарыса, выкананне рэгулярнай інверсіі колеру і скарачэнне цыкла абнаўлення могуць палегчыць гэтую праблему. Калі кіруючае напружанне модуля LCM асіметрычнае, гэта таксама паскарае з'яўленне ценяў. Манахромныя ВК-дысплеі больш схільныя ценям пры адлюстраванні фіксаваных узораў. Рэкамендуецца выкарыстоўваць альтэрнатыўную інверсію або ачыстку экрана па часе.
