Што такое поўная і паўламінацыя сэнсарнага экрана?

У сучаснымІндустрыя ВК-дысплеяў, TFT дысплейз сэнсарным экранам і тэхналогіяй ламінавання ВК-дысплея вызначаецца асноўная прадукцыйнасць прадукту, уключаючы візуальную выразнасць, адчувальнасць да дотыку, трываласць канструкцыі і адаптыўнасць да навакольнага асяроддзя. Для прамысловага абсталявання кіравання, камерцыйных дысплейных тэрміналаў, бытавой электронікі і аўтамабільных дысплеяў поўнае ламініраванне і паўламініраванне - гэта два асноўныя працэсы злучэння, якія дамінуюць на рынку. Большасць пакупнікоў і інжынераў з цяжкасцю адрозніваюць структурныя адрозненні, прабелы ў прадукцыйнасці, варыяцыі кошту і сцэнарыі прымянення, што часта прыводзіць да няправільнага выбару прадукту і павелічэння выдаткаў на выкарыстанне.

Асноўны агляд тэхналогіі ламінавання сэнсарнага экрана

Ламінаванне сэнсарнага экрана адносіцца да працэсу злучэння панэлі сэнсарнага датчыка, вокладнага шкла і модуля ВК-дысплея з дапамогай прафесійнага аптычнага клею і высокадакладнага абсталявання. Асноўная мэта - выправіць структурныя пласты экрана дысплея, аптымізаваць прадукцыйнасць аптычнай перадачы і стабілізаваць выхад сэнсарнага сігналу. Якасць працэсу ламінавання напрамую ўплывае на ўсебаковы вопыт і тэрмін службы сэнсарных ВК-дысплеяў.

Што такое паўламінаванне (ламінаванне рамкі) сэнсарнага экрана?

Паўламініраванне, якое звычайна называюць рамачным ламінаваннем або склейваннем краёў, з'яўляецца традыцыйным і эканамічна эфектыўным працэсам склейвання сэнсарных экранаў і ВК-дысплеяў. Яго асноўнай асаблівасцю з'яўляецца частковае злучэнне толькі на мяжы экрана, у той час як цэнтральная зона дысплея захоўвае натуральны паветраны зазор паміж сэнсарнай панэллю і модулем ВК-дысплея.

У працэсе вытворчасці паўламінаваных сэнсарных ВК-экранаў вытворцы выкарыстоўваюць высокатрывалую двухбаковую клейкую стужку або герметызавальны клей для фіксацыі чатырох краёў вечка сэнсарнага экрана і пласта сэнсара на сярэдняй раме экрана.ВК-дысплей модуль. Клей дзейнічае толькі на недысплейную чорную аблямоўку экрана, і ўся бачная вобласць дысплея не запоўнена ніякім аптычным клеем, утвараючы поўную паветраную праслойку паміж сэнсарным пластом і пластом ВК-дысплея.

Што такое поўная ламініроўка?

У цалкам ламінаваным дысплеі аптычны клей запаўняе кожны мікрон прасторы паміж сэнсарным датчыкам і ВК-панэллю. Клеевы пласт дадае да агульнай таўшчыні толькі 25-50 мікрон (0,025-0,05 мм). Гэта робіць гатовы модуль прыкладна на 0,1 мм - 0,7 мм танчэй, чым напаўламінаваны экран

Клей, які выкарыстоўваецца для поўнага ламінавання, можа быць:

1. OCA (аптычны празрысты клей): Цвёрдая папярэдне выразаная клейкая плёнка, якая наносіцца паміж пластамі. Гэты метад больш хуткі, не патрабуе часу на зацвярдзенне і стварае мінімальную цеплавую нагрузку на кампаненты. 35 OCA звычайна выкарыстоўваецца для дысплеяў меншага памеру.

2. OCR (аптычная празрыстая смала): Вадкі клей, які наносіцца і затым адмацоўваецца УФ-прамянямі. Гэты метад можа прыстасоўвацца да выгнутых або няроўных паверхняў і часта выкарыстоўваецца для вялікіх дысплеяў.

І OCA, і OCR дасягаюць каэфіцыента прапускання святла, які перавышае 90%, захоўваючы выразнасць і яркасць дысплея.

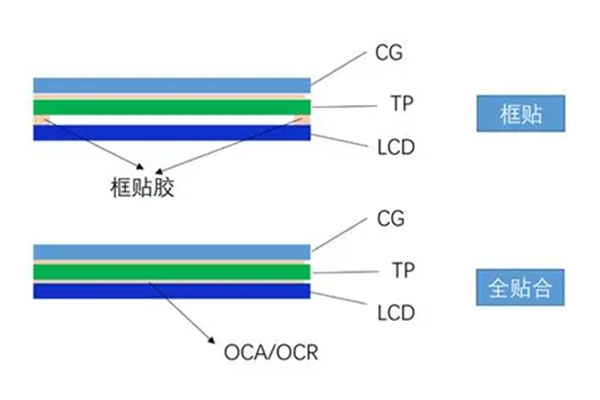

Поўнае ламінаванне супраць паўламінавання: параўнанне асноўных параметраў

Каб інтуітыўна адрозніць гэтыя два працэсы, наступнае параўнанне асноўных параметраў ахоплівае структуру, прадукцыйнасць, кошт, абслугоўванне і памеры прымянення, ахопліваючы ўсе ключавыя паказчыкі ацэнкі сэнсарнага экрана іВК-дысплейвыбар.

З пункту гледжання ўнутранай структуры, паўламінаванне мае бардзюрнае склейванне + сярэдні паветраны зазор, у той час як поўнае ламініраванне мае бясшвоўнае склейванне ўсёй плошчы з нулявым паветраным зазорам. Што тычыцца прапускання святла, паўламінаванне складае 80%-85%, а поўнае ламініраванне можа дасягаць больш за 90%. Што тычыцца хуткасці рэагавання на дотык, паўламінаванне мае невялікую затрымку, у той час як поўнае ламінаванне рэагуе імгненна. Што тычыцца пыле- і воданепранікальнасці, паўламінаванне дрэннае і лёгка пранікае пылам і вільгаццю, у той час як поўнае ламініраванне мае выдатную герметычнасць. З пункту гледжання сабекошту вытворчасці, паўламінаванне нізкае, а поўнае - высокае. З пункту гледжання складанасці абслугоўвання, паўламінаванне лёгка адрамантаваць з нізкімі выдаткамі, а поўнае ламінаванне складана адрамантаваць з высокімі выдаткамі. З пункту гледжання тэрміну службы паўламінаванне адносна кароткае, а поўнае ламінаванне больш доўгае і стабільнае.

Рэзюмэ

Поўнае ламінаванне і паўламініраванне - два незаменныя асноўныя працэсы ў сэнсарным экране іІндустрыя ВК-дысплеяў, са сваімі унікальнымі перавагамі і прыдатнымі сцэнарыямі. Паўламінаванне абапіраецца на нізкі кошт і лёгкае абслугоўванне, каб заняць рынак дысплеяў сярэдняга і нізкага ўзроўню, задавальняючы асноўныя патрэбы выкарыстання большасці звычайнага дысплейнага абсталявання. Поўнае ламініраванне абапіраецца на бясшвоўную інтэграцыю, выдатныя аптычныя характарыстыкі, высокадакладны дотык і моцную ўстойлівасць да навакольнага асяроддзя, каб стаць пераважным працэсам для высокакласнага дысплейнага абсталявання.
