Якія фактары ўплываюць на энергаспажыванне манахромных ВК-дысплеяў?

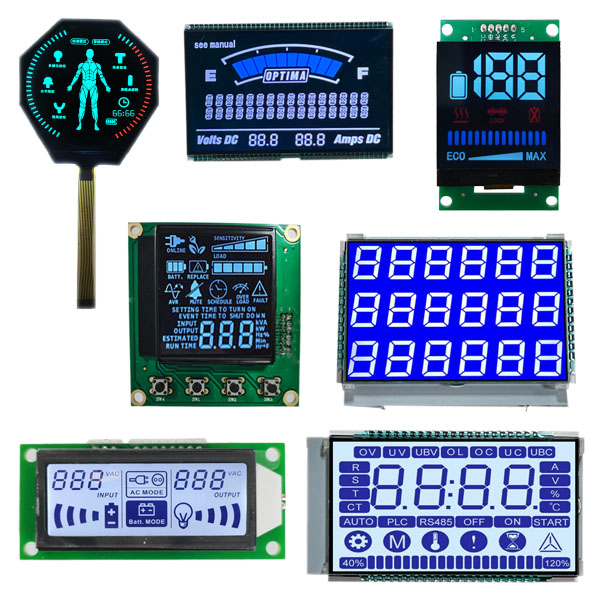

Манахромныя ВК-экраныдоўгі час з'яўляліся асновай маламагутных электронных прылад у прамысловых, камерцыйных і спажывецкіх сектарах. Для каляровых ВК-панэляў TFT, якія патрабуюць складанай каляровай фільтрацыі і магутных сістэм задняга асвятлення, манахромныя вадкакрысталічныя дысплеі забяспечваюць просты, высокакантрастны візуальны выхад з мінімальнымі выдаткамі энергіі. Іх выключная энергаэфектыўнасць робіць іх пераважным выбарам для прылад, якія працуюць ад батарэй, у тым ліку прамысловых лічыльнікаў, носных гаджэтаў, датчыкаў разумнага дома, партатыўнага медыцынскага абсталявання і гэтак далей.

Манахромныя ВК-дысплеі застаюцца адной з самых энергаэфектыўных дысплейных тэхналогій, даступных сёння. У эпоху, калі час аўтаномнай працы і бюджэт электраэнергіі дамінуюць пры рашэннях па дызайне прадукту, разуменне таго, што менавіта абумоўлівае энергаспажыванне гэтых дысплеяў, не з'яўляецца проста акадэмічным практыкаваннем - гэта найважнейшы інжынерны фактар, які можа зрабіць або зламаць партатыўнае прылада.

1. Спецыфікацыі канструкцыі ВК-панэлі

Уласцівы структурны дызайн манахромнай ВК-панэлі з'яўляецца асноўным фактарам, які вызначае яе базавае энергаспажыванне. Кожны асноўны кампанент панэлі, ад фізічных памераў да рэжыму дысплея і тыпу матрыцы, непасрэдна вызначае характарыстыкі спажывання энергіі. Нават пры аднолькавых схемах кіравання і працоўным асяроддзі структурна розныя манахромныя ВК-модулі могуць дэманстраваць разрывы ў энергаспажыванні ў некалькі разоў.

1.1 Памер экрана і шчыльнасць пікселяў

Памер экрана - адзін з найбольш інтуітыўна зразумелых фактараў, якія ўплываюць на энергаспажыванне манахромнага ВК-экрана. У стандартных манахромных ВК-прадуктах энергаспажыванне станоўча карэлюе з эфектыўнай плошчай дысплея. Большыя панэлі патрабуюць больш вадкакрысталічных пікселяў, больш празрыстых электродаў і больш шырокіх зон ахопу сігналу, што павялічвае базавую ёмістную нагрузку і статычныя страты магутнасці. Для манахромнага ВК-дысплея сегментнага тыпу, які шырока выкарыстоўваецца ў таймерах і лічыльніках, невялікія панэлі памерам менш за 2 цалі звычайна спажываюць толькі 1–5 мВт актыўнай магутнасці, у той час як графічны манахромны ВК-дысплей сярэдняга памеру 3–5 цаляў звычайна спажывае 10–30 мВт пры нармальных працоўных умовах.

Шчыльнасць пікселяў таксама гуляе важную ролю ў рэгуляванні магутнасці. Манахромны ВК-дысплей з высокім разрозненнем, напрыклад, 128×64, 240×128 і 320×160, мае больш шчыльныя масівы пікселяў і больш складаныя схемы кіравання. Кожны піксель патрабуе незалежнага сканавання сігналу і кантролю напружання, што павялічвае агульную нагрузку на схему і дынамічнае энергаспажыванне. Наадварот, сегментныя ВК-дысплеі з нізкім разрозненнем і фіксаванымі шаблонамі дысплея маюць больш простую структуру схем і значна меншыя страты магутнасці, што робіць іх ідэальнымі для сцэнарыяў чакання з звышнізкім энергаспажываннем.

1.2 Аптычны рэжым дысплея

Манахромныя ВК-экраны падзяляюцца на тры асноўныя аптычныя рэжымы: святлоадбівальны, прапускальны і трансфлектыўны, кожны з якіх мае значна розныя профілі спажывання энергіі. Гэтая класіфікацыя з'яўляецца асноўнай прычынай вялізнага разрыву ў магутнасці паміж рознымі модулямі манахромнага дысплея.

1.3 Матрычны тып кіравання

Манахромныя ВК-дысплеі дзеляцца на тыпы з пасіўнай матрыцай (PM) і актыўнай матрыцай (AM). ВК-дысплей з пасіўнай матрыцай мае простую структуру электродаў з перакрыжаванай сеткай, якія маюць агульныя электроды радка і слупка для піксельнага сканавання. Яны спажываюць энергію толькі падчас пераключэння стану пікселя і падтрымліваюць змесціва дысплея з мінімальнай статычнай магутнасцю, што з'яўляецца асноўнай прычынай іх пераваг у нізкім энергаспажыванні.

2. Канфігурацыя сістэмы падсвятлення

Для большасці трансмісійных і трансфлектыўных манахромных ВК-дысплеяў на сістэму падсвятлення прыходзіцца 70–90% агульнага спажывання энергіі. У адрозненне ад каляровых ВК-дысплеяў з магутнай падсветкай RGB, манахромныя ВК-дысплеі ў асноўным выкарыстоўваюць манахраматычнае святлодыёднае падсвятленне, але адрозненні ў колькасці падсветкі, яркасці, каляровай тэмпературы і рэжыме кіравання непасрэдна вызначаюць агульнае спажыванне энергіі модуля. Аптымізацыя канфігурацыі падсветкі з'яўляецца найбольш эфектыўным спосабам паменшыць страты магутнасці манахромнага ВК.

2.1 Колькасць і размяшчэнне святлодыёднай падсветкі

Колькасць убудаваных святлодыёдаў падсвятлення лінейна залежыць ад спажыванай магутнасці. Манахромны ВК-экран невялікага памеру звычайна мае 1-2 святлодыёдныя падсветкі з нізкім працоўным токам і нізкай магутнасцю. Дысплейныя модулі вялікага памеру або высокай аднастайнасці патрабуюць 4–6 ці нават больш святлодыёдных шарыкаў для ліквідацыі цёмных кутоў і забеспячэння раўнамернай яркасці на ўвесь экран. Кожная дадатковая святлодыёдная пацерка павялічвае агульны працоўны ток сістэмы падсвятлення, непасрэдна павялічваючы агульнае энергаспажыванне.

Схема падсвятлення таксама ўплывае на энергаэфектыўнасць. Канструкцыі падсвятлення збоку, якія звычайна выкарыстоўваюцца ў тонкіх манахромных ВК-дысплеях, праводзяць святло праз святлаводныя пласціны з нізкімі стратамі святла і адносна нізкім энергаспажываннем. Ніжнія макеты з прамой падсветкай маюць больш высокую эфектыўнасць выкарыстання святла, але патрабуюць большай колькасці святлодыёдных шарыкаў, што прыводзіць да большага спажывання энергіі пры тым жа стандарце яркасці.

2.2 Рэгуляванне яркасці падсветкі

Яркасць падсвятлення з'яўляецца найбольш гнуткім рэгуляваным каэфіцыентам для энергаспажывання манахромнага ВК. Яркасць святлодыёднай падсветкі рэгулюецца завадным токам — большы ток адпавядае большай яркасці і большаму спажыванню энергіі. Большасць манахромных ВК-модуляў падтрымліваюць ШІМ (шыротна-імпульсную мадуляцыю) зацямненне або аналагавае зацямненне напружання. Пры максімальнай яркасці падсвятленне працуе на намінальным току з пікавым энергаспажываннем; у рэжыме чакання з нізкай яркасцю ток кіравання рэзка падае, памяншаючы страты магутнасці падсвятлення на 60–80%.

Большасці прамысловых і спажывецкіх электронных прылад не патрабуецца максімальная яркасць экрана пры штодзённай працы. Адпаведнае памяншэнне яркасці падсвятлення з мэтай забеспячэння чытальнасці можа значна падоўжыць тэрмін службы батарэі прылады. Для сцэнарыяў рэжыму чакання са звышнізкім энергаспажываннем канфігурацыя логікі аўтаматычнага выключэння падсвятлення, калі экран статычны, можа дадаткова ліквідаваць несапраўдную страту энергіі.

2.3 Працоўны рэжым падсвятлення

Пастаяннае ўключэнне рэжыму падсвятлення прыводзіць да бесперапыннага высокага энергаспажывання, у той час як рэжымы перарывістага падсвятлення і падсвятлення на аснове трыгераў эфектыўна эканоміць энергію. Многія разумныя прылады прымаюць стратэгіі падсветкі індукцыі цела чалавека, трыгера кнопкі або падключэння датчыка святла: падсвятленне застаецца выключаным у рэжыме чакання і загараецца толькі пры выяўленні дзеяння карыстальніка, значна зніжаючы доўгатэрміновыя страты статычнай магутнасці. Для партатыўных прылад, якія працуюць ад акумулятараў, гэтая аптымізацыя рэжыму працы мае больш значны эфект энергазберажэння, чым апаратная рэгуляванне параметраў.

3. Параметры кіруючай схемы і мікрасхемы

Кіруючая мікрасхема і сістэма перыферыйных схем з'яўляюцца асноўнымі блокамі кіравання манахромным ВК-экранам. Розныя мадэлі чыпаў, кіруючыя напружання, частаты абнаўлення і схемы канструявання непасрэдна ўплываюць на дынамічнае і статычнае спажыванне энергіі падчас працы дысплея. Нават з аднолькавай ВК-панэллю неадпаведныя параметры ваджэння прывядуць да відавочнай траты энергіі.

3.1 Кіруючая мадэль чыпа і энергаэфектыўнасць

Спецыялізаваныя мікрасхемы манахромнага ВК-драйвера маюць выразныя характарыстыкі энергаспажывання. Спецыяльныя мікрасхемы для дысплея з нізкім энергаспажываннем маюць аптымізаваную архітэктуру схемы, падтрымліваючы кіраванне пры нізкім напружанні і спячы рэжым, са звышнізкім токам у рэжыме чакання ўсяго ў некалькі мікраампер. Наадварот, у універсальных альтэрнатыўных схемах кіравання MCU адсутнічае мэтанакіраваная аптымізацыя магутнасці з больш высокімі статычнымі стратамі магутнасці і энергаспажываннем дынамічнага сканавання.

3.2 Працоўнае напружанне і напружанне зрушэння

Манахромныя ВК-дысплеі маюць строгія дыяпазоны працоўнага напружання. У межах намінальнага інтэрвалу напружання адпаведнае зніжэнне кіруючага напружання можа знізіць страты магутнасці ўзбуджэння пікселя без уплыву на выразнасць дысплея. Празмерна высокае кіруючае напружанне не толькі павялічыць спажыванне энергіі, але і выкліча малекулярную стомленасць вадкіх крышталяў, паскараючы старэнне экрана і прыводзячы да мігацення дысплея.

Напружанне зрушэння - яшчэ адзін ключавы параметр, які ўплывае на стабільнасць харчавання. Разумная канфігурацыя напружання зрушэння забяспечвае стабільнае малекулярнае кручэнне вадкага крышталя з мінімальным рухам току. Неразумныя налады напружання зрушэння прывядуць да паўторнай малекулярнай вібрацыі і недапушчальных страт току, павялічваючы неапраўданае энергаспажыванне пры зніжэнні кантраснасці дысплея.

3.3 Частата абнаўлення экрана

Частата абнаўлення вызначае частату сканавання пікселяў манахромных ВК-дысплеяў. Больш высокая частата абнаўлення азначае больш частае сканаванне ланцугоў і пераключэнне сігналаў, што прыводзіць да большага дынамічнага спажывання энергіі. У адрозненне ад каляровых экранаў, якія патрабуюць высокай частаты абнаўлення для ліквідацыі страбавання і мазка, манахромны ВК-дысплей адрозніваецца простым адлюстраваннем кантэнту і нізкай візуальнай адчувальнасцю да страбавання.

3.4 Мультыплексны рэжым кіравання

Манахромны ВК-дысплей звычайна выкарыстоўвае тэхналогію мультыплексавання, каб спрасціць праводку. Розныя каэфіцыенты мультыплексавання (1/4 доўгу, 1/8 доўгу, 1/16 доўгу) уплываюць на энергаспажыванне і якасць адлюстравання. Больш высокі каэфіцыент мультыплексавання азначае, што больш пікселяў падзяляюць схемы сканавання, памяншаючы колькасць перыферыйных схем і страты статычнай магутнасці. Аднак празмерна высокі каэфіцыент мультыплексавання павялічыць нагрузку сканавання ў адной кропцы, павялічваючы дынамічнае імгненнае энергаспажыванне. Разумнае адпаведнасць параметраў мультыплексавання ў адпаведнасці з дазволам экрана з'яўляецца ключом да збалансавання энергаспажывання і стабільнасці адлюстравання.

4. Змест дысплея і працоўны стан

Многія практыкі ігнаруюць, што энергаспажыванне манахромнага ВК-экрана залежыць ад змесціва дысплея ў рэжыме рэальнага часу і працоўнага стану. Колькасць асветленых пікселяў, частата абнаўлення экрана і стан чакання выклікаюць розныя эфекты страты энергіі, якія з'яўляюцца важнымі дэталямі для дакладнай аптымізацыі энергіі.

Каэфіцыент асвятлення пікселяў 4,1

Манахромныя ВК-дысплеі спажываюць энергію, калі вадкакрысталічныя пікселі перагортваюць і адлюстроўваюць змесціва. Чым больш пікселяў гарыць на экране, тым вышэй агульная нагрузка на схему і дынамічнае энергаспажыванне. Поўнаэкранны стан цвёрдага адлюстравання мае самае высокае энергаспажыванне, у той час як пусты экран або стан дысплея з нізкім узроўнем пікселяў мае самае нізкае энергаспажыванне.

4.2 Частата абнаўлення экрана

Кожнае абнаўленне экрана і змесціва патрабуе сканавання сігналу і пераключэння стану пікселяў, што суправаджаецца імгненнай стратай энергіі. Для прылад са статычным змесцівам дысплея, такім як экраны параметраў прыбораў і дысплеі часу, частыя непатрэбныя абнаўленні будуць пастаянна генераваць несапраўднае спажыванне энергіі. Усталяванне разумных цыклаў абнаўлення ў адпаведнасці з частатой змены даных - напрыклад, абнаўленне кожныя 1-5 секунд для павольна змяняюцца параметраў замест абнаўлення ў рэальным часе - можа эфектыўна знізіць сярэдняе энергаспажыванне.

4.3 Пераключэнне рэжымаў працы і чакання

Манахромныя ВК-модулі маюць відавочныя адрозненні ў магутнасці паміж працоўным рэжымам, рэжымам чакання з уключаным святлом і рэжымам глыбокага сну. У звычайным працоўным рэжыме экран бесперапынна абнаўляецца з максімальным энергаспажываннем; у рэжыме чакання экран захоўвае статычнае змесціва з выключанай падсветкай, захоўваючы толькі страты статычнай магутнасці чыпа; у рэжыме глыбокага сну мікрасхема драйвера спыняе большасць аперацый схемы, пры гэтым энергаспажыванне зніжаецца да самага нізкага ўзроўню мікраампер.

5. Экалагічныя ўмовы эксплуатацыі

Працоўнае асяроддзе змяняе фізічныя характарыстыкі вадкакрысталічных матэрыялаў і кампанентаў схемы, ускосна ўплываючы на ​​энергаспажыванне манахромнага ВК. Тэмпература, вільготнасць і інтэнсіўнасць навакольнага асвятлення рэгулююць працоўны стан і страты магутнасці дысплейных модуляў, што нельга ігнараваць пры распрацоўцы прамысловых і вулічных прылад.

5.1 Працоўная тэмпература

Тэмпература з'яўляецца найбольш уплывовым фактарам навакольнага асяроддзя для энергаспажывання манахромнага ВК. Глейкасць вадкакрысталічнага матэрыялу змяняецца з тэмпературай: нізкія тэмпературы павялічваюць глейкасць вадкага крышталя, запавольваючы малекулярнае кручэнне і патрабуючы больш высокага напружання і больш працяглага часу сканавання для забеспячэння нармальнага адлюстравання, што павялічвае спажыванне энергіі. Высокія тэмпературы зніжаюць глейкасць вадкіх крышталяў, зніжаючы патрабаванні да напружання ўзбуджальніка і адносна зніжаючы страты магутнасці, але празмерна высокія тэмпературы паскараюць старэнне кампанентаў і выклікаюць рост току ўцечкі ланцуга.

Манахромныя ВК-дысплеі прамысловага ўзроўню звычайна адаптуюцца да шырокіх дыяпазонаў тэмператур ад -20 ℃ да +70 ℃. У вонкавым асяроддзі з нізкай тэмпературай многія модулі павінны актываваць схемы тэмпературнай кампенсацыі для падтрымання стабільнасці дысплея, што прыносіць дадатковае энергаспажыванне. Для прылад, якія працуюць у сцэнарыях экстрэмальных тэмператур, маржа спажывання энергіі пры нізкай тэмпературы павінна быць зарэзервавана ў канструкцыі магутнасці.

Заключэнне

Энергаспажыванне манахромных ВК-экранаў з'яўляецца сістэматычным вынікам узаемадзеяння паміж канструкцыяй, канфігурацыяй падсветкі, параметрамі кіравання, працоўным станам, умовамі навакольнага асяроддзя і старэннем абсталявання. У адрозненне ад пазнання фіксаванага параметра магутнасці ў традыцыйным успрыманні, манахромны ВК-экран мае моцную здольнасць рэгулявання і залежнасць ад сцэнара. Для распрацоўшчыкаў электронных вырабаў і інжынераў па тэхнічным абслугоўванні высвятленне ўсіх фактараў, якія ўплываюць, спрыяе не толькі выбару адпаведных дысплейных модуляў і скарачэнню выдаткаў на апаратнае забеспячэнне, але таксама можа павялічыць час аўтаномнай працы і стабільнасць прылады за кошт удасканаленай аптымізацыі энергаспажывання.

У маламагутных прыладах IoT, прамысловым кантрольным абсталяванні і партатыўнай медыцынскай электроніцы разумны кантроль энергаспажывання манахромнага ВК-экрану можа значна палепшыць канкурэнтаздольнасць на рынку тавараў і карыстацкі досвед. Дзякуючы пастаяннай мадэрнізацыі тэхналогіі дысплеяў з нізкім энергаспажываннем, аптымізаваныя схемы кіравання манахромнымі ВК-дысплеямі і канструкцыі апаратнага забеспячэння яшчэ больш вызваляць патэнцыял энергазберажэння, што робіць такія дысплеі больш шырока выкарыстоўванымі ва ўбудаваных прыладах са звышмалым энергаспажываннем.
