У чым перавага інтэрфейсу SPI і IIC для графічнага ВК-дысплея?
У сучасным дызайне ўбудаваных сістэм, прамысловым кіраванні, разумным хатнім абсталяванні і носных электронных прадуктах,модулі графічнага ВК-дысплеясталі незаменнымі носьбітамі ўзаемадзеяння чалавека і кампутара. Сярод усіх асноўных інтэрфейсаў дысплеяў SPI і IIC з'яўляюцца двума найбольш распаўсюджанымі рашэннямі для матрычных ВК-экранаў, якія дамінуюць на рынку ВК-дысплеяў малога і сярэдняга памеру дзякуючы сваім унікальным структурным перавагам, стабільнай працы і выдатнай сумяшчальнасці. Выбар падыходнага інтэрфейсу для дысплея інтэрфейсу IIC або дысплея SPI непасрэдна вызначае хуткасць рэагавання абсталявання, энергаспажыванне, складанасць кампаноўкі друкаванай платы і агульны тэрмін службы.
Графічныя ВК-дысплеі адрозніваюцца ад сегментных ВК-экранаў тым, што яны падтрымліваюць адвольнае расстаўленне пікселяў, нестандартны графічны рэндэрынг, дынамічную пракрутку тэксту і адлюстраванне шматслаёвага інтэрфейсу, вылучаючы больш высокія патрабаванні да эфектыўнасці перадачы інтэрфейсу і стабільнасці сігналу. Наадварот, паслядоўныя інтэрфейсы SPI і IIC спрашчаюць канструкцыю правадоў, аптымізуюць пратаколы перадачы і ідэальна адпавядаюць патрабаванням нізкай кошту, высокай стабільнасці і кампактнасці канструкцыі асноўных тэрмінальных прадуктаў, становячыся пераважнымі інтэрфейсамі для цяперашняга асноўнага напрамкуматрычныя ВК-дысплеі.
Асноўныя характарыстыкі інтэрфейсу SPI (дысплей SPI)
SPI (Serial Peripheral Interface) - гэта высакахуткасны сінхронны паслядоўны інтэрфейс сувязі, пратакол структураванай поўнадуплекснай перадачы галоўны-падпарадкаваны і асноўны асноўны інтэрфейс высокапрадукцыйных дысплейных прадуктаў SPI. Стандартны інтэрфейс SPI для матрычных ВК-экранаў мае 4-правадную структуру, уключаючы SCLK (тактавы сігнал), MOSI (перадача даных), CS (выбар чыпа) і DC (выбар даных/каманды). Некаторыя спрошчаныя 3-правадныя канструкцыі SPI інтэгруюць сігналы пастаяннага току ў лініі перадачы дадзеных, яшчэ больш памяншаючы колькасць кантактаў, захоўваючы пры гэтым магчымасці высакахуткаснай перадачы.
Асноўныя характарыстыкі інтэрфейсу IIC (дысплей інтэрфейсу IIC)
IIC (Inter-Integrated Circuit) - гэта паўдуплексны сінхронны інтэрфейс паслядоўнай шыны з вельмі спрошчанай 2-правадной структурай, якая складаецца з SCL (лінія тактавага сігналу) і SDA (лінія перадачы дадзеных). У якасці інтэрфейсу шыны для некалькіх прылад шына IIC можа мантаваць некалькі модуляў дысплея і сэнсарных прылад з рознымі адрасамі, што з'яўляецца асноўнай перавагай прадуктаў дысплея з інтэрфейсам IIC у інтэграваных сістэмах з некалькімі прыладамі.
Перавагі інтэрфейсу SPI для графічнага ВК-дысплея SPI
1. Звышвысокая хуткасць перадачы, адсутнасць дынамічнай затрымкі адлюстравання

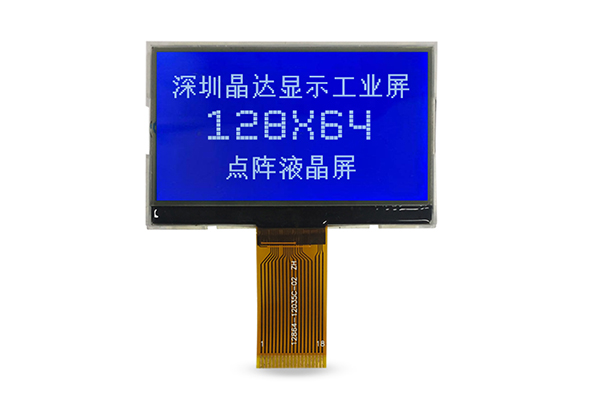

Самая вялікая перавага інтэрфейсу SPI заключаецца ў яго звышвысокай тактавай частаце і нулявых выдатках на пратакол. У адрозненне ад механізму праверкі адрасоў і чакання адказу інтэрфейсу IIC, SPI выкарыстоўвае рэжым бесперапыннай пакетнай перадачы з максімальнай тактавай частатой да 80 МГц. Для асноўных 128x64, 160x128, 240x320матрычныя ВК-дысплеі, інтэрфейс SPI можа завяршыць поўнаэкраннае абнаўленне даных на працягу 1-5 мс.
2. Моцная прадукцыйнасць супраць перашкод, падыходзіць для прамысловых сцэнарыяў
Наш графічны ВК-дысплей прамысловага класа з інтэрфейсам SPI выкарыстоўвае двухтактны выхад сігналу прывада, з моцнай здольнасцю супраць перашкод і стабільнай перадачай у электрамагнітных асяроддзях з высокім узроўнем шуму, такіх як прамысловыя майстэрні і энергетычнае абсталяванне. У параўнанні са структурай інтэрфейсу IIC з адкрытым сцёкам, сігнал SPI мае больш моцную здольнасць кіраваць, большую эфектыўную адлегласць перадачы і не схільны да скажэння сігналу або страты даных.
3. Гнуткая канструкцыя праводкі, баланс прадукцыйнасці і інтэграцыі
Стандартны 4-правадны інтэрфейс SPI і спрошчаны 3-правадны інтэрфейс SPI падтрымліваюць канструкцыю з нізкай колькасцю кантактаў, значна меншай, чым традыцыйныя паралельныя інтэрфейсы LCD. Захоўваючы высокую хуткасць перадачы, гэта дазваляе пазбегнуць праблемы празмернай занятасці рэсурсаў GPIO. Для ўбудаваных сістэм з абмежаваным колькасцю кантактаў мікракампутара з адным чыпам, але высокімі патрабаваннямі да прадукцыйнасці дысплея, дысплейныя модулі SPI могуць ідэальна збалансаваць кошт апаратнага забеспячэння і эфект адлюстравання.
4. Звышнізкая колькасць кантактаў, што значна спрашчае дызайн друкаванай платы
Інтэрфейсу IIC патрэбныя толькі дзве сігнальныя лініі (SCL, SDA) для завяршэння перадачы даных дысплея, што з'яўляецца самай нізкай колькасцю кантактаў сярод усіх асноўных дысплейных інтэрфейсаў. Для звышмініяцюрызаваных прылад, такіх як носныя прылады, разумныя датчыкі і мініяцюрныя бытавыя прыборы з вельмі абмежаванымі рэсурсамі GPIO, дысплейныя модулі інтэрфейсу IIC могуць зэканоміць вялікую колькасць адначыпавых кантактаў мікракампутара, пазбягаючы неабходнасці пашыраць перыферыйныя мікрасхемы з-за недастатковай колькасці кантактаў.
Інтэрфейсы SPI і IIC з'яўляюцца асноўнымі рашэннямі паслядоўнай перадачы для сучасных матрычных графічных ВК-дысплеяў са сваімі незаменнымі перавагамі. Дысплейныя модулі SPI абапіраюцца на высакахуткасную перадачу, моцную абарону ад перашкод і выдатную дынамічную прадукцыйнасць дысплея, становячыся пераважным выбарам для прамысловых высокапрадукцыйных і дынамічных сцэнарыяў дысплея. Дысплейныя прадукты з інтэрфейсам IIC выкарыстоўваюць звышпростую праводку, нізкае энергаспажыванне і моцную пашыральнасць, дамінуючы ў мініяцюрных, маламагутных і інтэграваных сцэнарыях прыкладанняў з некалькімі прыладамі.
