У чым розніца паміж дысплеем з паслядоўным портам і стандартным TFT-дысплеем?

У праектаванні ўбудаваных сістэм, прамысловай аўтаматызацыі, спажывецкай электроніцы экран дысплея служыць асноўным кампанентам інтэрфейсу чалавек-машына (HMI). Інжынеры і распрацоўшчыкі прадуктаў часта сутыкаюцца з важным рашэннем: выбар паміж дысплеем з паслядоўным портам і стандартамTFT дысплей. Нягледзячы на ​​тое, што абодва забяспечваюць візуальны вывад для электронных прылад, іх унутраныя механізмы працы, апаратныя інтэрфейсы, спажыванне рэсурсаў, цяжкасці распрацоўкі і сцэнарыі прымянення рэзка адрозніваюцца.

Што такое дысплей паслядоўнага порта?

Дысплей з паслядоўным портам — часта званы «разумным паслядоўным дысплеем», «паслядоўным HMI» або «UART TFT-дысплеем» — гэта аўтаномны модуль, які аб'ядноўвае ВК-панэль TFT са спецыяльным графічным кантролерам, буфернай памяццю кадраў і паслядоўным інтэрфейсам сувязі. Гэтыя модулі функцыянуюць як паўнавартасныя падсістэмы адлюстравання, апрацоўваючы графічныя каманды, атрыманыя праз паслядоўнае злучэнне, не нагружаючы галоўны мікракантролер. Яны падтрымліваюць асноўныя паслядоўныя пратаколы, уключаючы UART, SPI і I2C, дазваляючы перадаваць дадзеныя і інструкцыі толькі праз некалькі сігнальных правадоў.

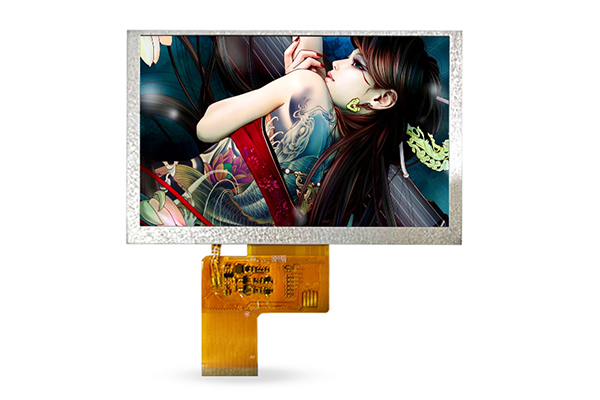

Што такое стандартны TFT-дысплей?

Стандартны дысплей TFT (Thin Film Transistor) - гэта чысты апаратны экран, заснаваны на традыцыйнай тэхналогіі адлюстравання TFT LCD. Гэта неінтэлектуальны кампанент дысплея без незалежнай сістэмы кіравання або ўбудаванай прашыўкі драйвера. СтандартныTFT дысплеіцалкам спадзявацца на знешнія асноўныя кантролеры для выканання ўсёй працы, звязанай з дысплеем, уключаючы разлік піксельных даных, захоўванне кадравага буфера, абнаўленне экрана і каліброўку колеру.

Асноўныя тэхнічныя адрозненні паміж дысплеем з паслядоўным портам і стандартным TFT-дысплеем

Тэхнічныя прабелы паміж двума тыпамі дысплеяў ахопліваюць апаратныя інтэрфейсы, занятасць рэсурсаў кантролера, складанасць кіравання, эфектыўнасць перадачы і стабільнасць сістэмы. Гэтыя тэхнічныя адрозненні з'яўляюцца асноўнай асновай для выбару праектаў і непасрэдна ўплываюць на цыклы распрацоўкі прадукту і эксплуатацыйныя характарыстыкі.

1. Апаратны інтэрфейс і складанасць праводкі

Дысплеі з паслядоўным портам маюць вельмі спрошчаную апаратную праводку, што з'яўляецца адной з іх найбольш прыкметных пераваг. Большасці паслядоўных дысплейных модуляў для нармальнай працы патрабуецца толькі ад 3 да 4 правадоў: крыніца харчавання, провад зазямлення і сігнальныя правады паслядоўнай сувязі. Паслядоўным дысплеям на базе UART для перадачы дадзеных патрэбныя толькі кантакты TX і RX; Паслядоўныя дысплеі SPI і I2C таксама забяспечваюць сувязь праз мінімальную колькасць кантактаў. Гэта звышнізкая колькасць кантактаў значна памяншае складанасць размяшчэння друкаванай платы, эканоміць месца на плаце і дазваляе пазбегнуць складаных праблем з пракладкай правадоў.

2. Занятасць рэсурсаў асноўнага кантролера

Дысплеі з паслядоўным портам прызначаны для нізкага энергаспажывання і нізкай занятасці рэсурсаў. Паколькі модуль дысплея аб'ядноўвае незалежны блок апрацоўкі графікі і буфер кадраў, усе працы па рэндэрынгу пікселяў, кэшаванню даных і абнаўленню экрана выконваюцца ўласным чыпам дысплея. Хост MCU павінен толькі адпраўляць простыя каманды кіравання з нізкай частатой, амаль без выкарыстання рэсурсаў ЦП.

Стандартныя TFT-дысплеі спажываюць велізарныя рэсурсы галоўнага кантролера. Без незалежнага кэшавання і магчымасцей апрацоўкі ўсе дадзеныя кадраў павінны вылічвацца, захоўвацца і выводзіцца галоўным працэсарам. Галоўны кантролер павінен бесперапынна абнаўляць даныя пікселяў, займаць аператыўную памяць вялікай ёмістасці для захоўвання буфера кадраў і падтрымліваць выхад высокачашчыннага сігналу.

3. Ваджэнне развіцця Складанасць і цыкл

Парог распрацоўкі дысплеяў з паслядоўным портам вельмі нізкі. Вытворцы забяспечваюць поўныя і дапрацаваныя пратаколы паслядоўнай сувязі, універсальныя наборы каманд і дапаможныя інструменты адладкі верхняга камп'ютэра. Распрацоўшчыкам не трэба разумець асноўныя прынцыпы кіравання LCD, логіку пікселяў або алгарытмы рэндэрынгу графікі. Ім трэба толькі выклікаць простыя паслядоўныя каманды для рэалізацыі такіх функцый, як адлюстраванне тэксту, пераключэнне выявы, прайграванне анімацыі і сэнсарнае кіраванне.

СтандартныTFT дысплеіпатрабуюць прафесійных убудаваных магчымасцей распрацоўкі і больш працяглых цыклаў распрацоўкі. Распрацоўшчыкам неабходна напісаць базавы код драйвера з нуля, наладзіць параметры сінхранізацыі экрана, адладзіць каліброўку колеру, стварыць логіку кіравання кадравым буферам і аптымізаваць хуткасць абнаўлення экрана. Розныя памеры і мадэлі экранаў TFT маюць розныя параметры часу і патрабаванні да драйвераў, што прыводзіць да дрэннай сумяшчальнасці.

4. Хуткасць перадачы даных і прадукцыйнасць абнаўлення

Абмежаваныя прапускной здольнасцю пратакола паслядоўнай сувязі, частата абнаўлення і хуткасць перадачы даных дысплеяў паслядоўнага порта адносна нізкія. Паслядоўныя дысплеі UART маюць самую нізкую прапускную здольнасць, прыдатныя для статычнага адлюстравання і сцэнарыяў нізкачашчыннага абнаўлення; Паслядоўныя дысплеі SPI палепшылі хуткасць, але па-ранейшаму не могуць падтрымліваць поўнаэкраннае абнаўленне высокай выразнасці ў рэжыме рэальнага часу.

Стандартныя TFT-дысплеі выкарыстоўваюць паралельныя або высакахуткасныя інтэрфейсы MIPI/RGB са звышвысокай прапускной здольнасцю перадачы даных, падтрымліваючы высокае разрозненне і высокую частату абнаўлення экрана. Яны могуць плаўна адлюстроўваць выявы высокай выразнасці 1080P, дынамічныя відэа і складаныя анімацыйныя эфекты без заіканняў.

5. Стабільнасць сістэмы

Дысплеі паслядоўнага порта маюць выдатную стабільнасць сістэмы. Інтэграваная канструкцыя модуля дысплея памяншае звязкі знешніх ланцугоў, а простая паслядоўная правадка эфектыўна пазбягае перашкод сігналу і збояў у лініі, выкліканых складанай паралельнай праводкай.

Стандартныя TFT-дысплеі маюць адносна нізкую стабільнасць сістэмы. Складаныя паралельныя сігнальныя лініі адчувальныя да знешніх электрамагнітных перашкод, што прыводзіць да мігцення экрана, скажэння колеру і шуму сняжынак.

СтандартныTFT дысплеіпрапануюць максімальную прадукцыйнасць, гібкасць дазволу і кантроль узроўню пікселяў за кошт павелічэння складанасці распрацоўкі, большай колькасці кантактаў і больш высокіх патрабаванняў да галоўнага працэсара. Яны з'яўляюцца правільным выбарам для высокапрадукцыйных прыкладанняў, індывідуальных патрабаванняў да графікі і праектаў, у якіх неабходна жорстка кантраляваць кожны аспект дысплея.

Дысплеі з паслядоўным портам аддаюць перавагу прастаце выкарыстання, хуткай распрацоўцы і мінімальнаму спажыванню рэсурсаў хаста за кошт зніжэння прапускной здольнасці і абмежаванняў па дазволе. Яны выдатныя ў прамысловых прыкладаннях HMI, прататыпах, сістэмах з абмежаванымі рэсурсамі і праектах, дзе час выхаду на рынак

з'яўляецца крытычным.
