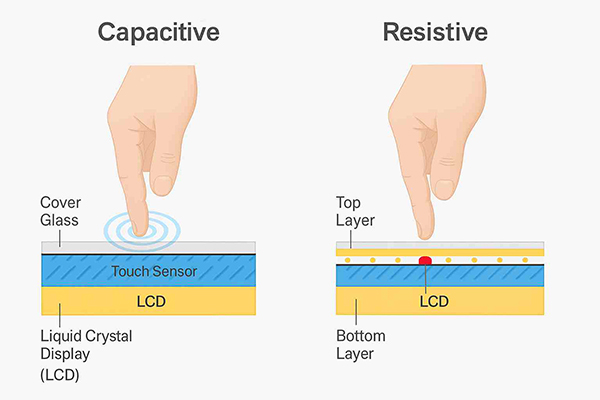

У чым розніца паміж рэзістыўным сэнсарным дысплеем і ёмістным сэнсарным дысплеем?

У сучасным лічбавым свеце сэнсарныя экраны праніклі ва ўсе аспекты нашага жыцця, пачынаючы ад смартфонаў у нашых кішэнях і заканчваючы прамысловым абсталяваннем кіравання ў фабрычных цэхах. У параўнанні са звычайнымі ВК-дысплеямі, ВК-экран TFT можа забяспечваць вельмі выразныя выявы і тэкст і мае меншы час водгуку. Расце прымяненне TFT LCD дысплеяў прынесла лепшыя візуальныя эфекты для прадуктаў. ДляМодуль дысплея TFT, ёсць два сэнсарныя тыпу: рэзістыўны сэнсарны дысплей і ёмістны сэнсарны дысплей.

Што такое рэзістыўны сэнсарны экран?

Два пласта токаправодных плёнак ITO з малюсенькімі ізаляцыйнымі кропкамі паміж імі звычайна не датыкаюцца адзін з адным; пры націсканні верхняя і ніжняя плёнкі датыкаюцца адзін з адным, утвараючы токаправодны ланцуг. Кантролер разлічвае каардынаты націску на аснове напружання XY. Рэзістыўныя сэнсарныя экраны бываюць розных варыянтаў, такіх як чатырохправадныя, пяціправадныя і васьміправадныя. Лічбы азначаюць колькасць кампанентаў схемы, падлучаных да кантролера. Сярод іх чатырохправадны рэзістыўны экран з'яўляецца найбольш распаўсюджаным і эканамічным рашэннем, у той час як пяціправадны рэзістыўны экран забяспечвае больш высокую трываласць і дакладнасць дзякуючы распрацоўцы пастаяннага напружання ў ніжнім пласце.

Тыповая структура рэзістыўных сэнсарных экранаў складаецца з: ніжняга пласта, вырабленага са шкла або падкладкі з арганічнага шкла, на які нанесены празрысты токаправодны пласт (звычайна аксід індыя-волава ITO), прамежкавага пласта і верхняга пласта шматслаёвага палімернага пакрыцця з вонкавай паверхняй, апрацаванай шляхам зацвярдзення.

Што такое ёмістны сэнсарны экран?

Павярхоўны пласт экрана мае праводны пласт кандэнсатара ITO. Арганізм чалавека мае слабы біялагічны ток. Калі палец дакранаецца да яго, цела чалавека і электроды экрана ўтвараюць кандэнсатар сувязі. Чатыры вуглавыя электроды фіксуюць розніцу току для разліку кропкі дотыку.

Асноўная структура ёмістнага сэнсарнага экрана складаецца з чатырохслаёвай кампазітнай шкляной панэлі. Знешні пласт уяўляе сабой хімічна або фізічна ўмацаванае ахоўнае шкло (з цвёрдасцю 6H, 7H, 8H або вышэй), а ўнутраная паверхня і прамежкавы пласт шкла пакрытыя токаправодным пластом ITO.

Табліца параўнання асноўных функцый

Перавагі рэзістыўных экранаў

1. Можа кіравацца любым прадметам. Падыходзіць для прамысловых сцэнарыяў з ахоўнымі або гумовымі пальчаткамі.

2. Надзвычай высокая дакладнасць пазіцыянавання, падыходзіць для касавых апаратаў, прамысловага абсталявання і чарцяжоў.

3. Не баіцца вільгаці або нязначнай вадзяной пары. Пераважны выбар для адкрытага прамысловага абсталявання.

4. Нізкая цана, просты драйвер і нізкае энергаспажыванне.

Недахопы рэзістыўных экранаў

1. Патрабуе моцнага націску, што прыводзіць да дрэннага вопыту эксплуатацыі

2. Паверхня плёнкі схільная да драпін і пры працяглым націсканні выйдзе з ладу

3. Не падтрымлівае жэсты з некалькімі пальцамі і не можа павялічыць або паменшыць маштаб

4. Дрэннае прапусканне святла, што прыводзіць да размытасці экрана

Перавагі ёмістнага сэнсарнага экрана

1. Плыўная сэнсарная праца з прыемным адчуваннем, падтрымка шматкропкавых жэстаў

2. Паверхня з загартаванага шкла супраць драпін, трывалая і ўстойлівая да драпін

3. Празрысты дысплей з лепшым успрыманнем колеру

4. Ніякага фізічнага зносу, працяглы тэрмін службы бытавых лічбавых прылад

Недахопы ёмістных экранаў

1. Можна выкарыстоўваць толькі голымі рукамі або спецыяльнай ёмістнай ручкай. Звычайныя пальчаткі прадухіляюць выкарыстанне.

2. Вада або кандэнсат прывядуць да няўстойлівых рухаў і выпадковых дакрананняў.

3. Нізкія тэмпературы і тоўстыя алейныя плямы істотна знізяць адчувальнасць.

4. Больш дарагі і нестабільны ў вільготных прамысловых умовах.

Прыкладанні

Тыповыя вобласці прымянення рэзістыўных сэнсарных экранаў

Рэзістыўныя сэнсарныя экраны з іх нізкім коштам, гнуткім уводам і моцнымі магчымасцямі абароны ад перашкод застаюцца пераважным выбарам у наступных сітуацыях:

Прамысловае кантрольнае абсталяванне: Завадское асяроддзе схільна пылу, алейным забруджванням і электрамагнітным перашкодам, і аператары часта носяць пальчаткі.

POS-касавыя сістэмы: патрабуюць подпісаў ручкай і працы ў пальчатках

Медыцынскае абсталяванне: Высокія патрабаванні да надзейнасці і гігіенічнай чысціні

Аўтамабільныя навігацыйныя сістэмы: кіроўцы могуць працаваць у пальчатках

Публічныя даведачныя тэрміналы: напрыклад, аўтаматы самаабслугоўвання, банкаматы і г.д.

Абсталяванне на адкрытым паветры: падвяргаецца ўздзеянню жорсткіх умоў, такіх як пыл і вільгаць

Тыповыя вобласці прымянення ёмістных сэнсарных экранаў

Ёмістыя сэнсарныя экраны з перавагамі шматкропкавага дотыку, высокай адчувальнасці і выдатнай якасці дысплея дамінуюць у наступных сітуацыях:

Смартфоны і планшэты: патрабуюцца гладкія аперацыі жэстамі і шматкропкавы дотык

Бытавая электроніка: разумная бытавая тэхніка, носныя прылады

Высокакласныя чалавека-машынныя інтэрфейсы: прылады, якія патрабуюць сучаснага ўзаемадзеяння

Медыцынскае абсталяванне: сцэнары, якія патрабуюць хуткага і інтуітыўна зразумелага ўводу

Сэнсарныя дысплеі: праграмы з высокімі патрабаваннямі да эфектаў адлюстравання

Тэндэнцыі будучага развіцця

Ёмістныя сэнсарныя экраны, з іх шматкропкавым сэнсарным кіраваннем, высокай адчувальнасцю і выдатнымі эфектамі дысплея, сталі асноўнай тэхналогіяй на рынку бытавой электронікі. аднак,рэзістыўныя сэнсарныя экраныпа-ранейшаму захоўваюць незаменныя пазіцыі ў такіх галінах, як прамысловы кантроль, медыцынскае абсталяванне і грамадскія аб'екты.

У апошнія гады тэхналагічнае развіццё паказала тэндэнцыю інтэграцыі і аптымізацыі. Ёмістны TFT-дысплей прамысловага класа паступова пераадольвае традыцыйныя недахопы, такія як электрамагнітныя перашкоды, вадзяной туман і праца ў пальчатках, дзякуючы самастойна распрацаваным алгарытмам сэнсарнага кіравання і аптымізацыі на аснове сцэнарыяў. У той жа час рэзістыўныя TFT-экраны таксама павышаюць трываласць і дакладнасць за кошт паляпшэння матэрыялаў і працэсу.
