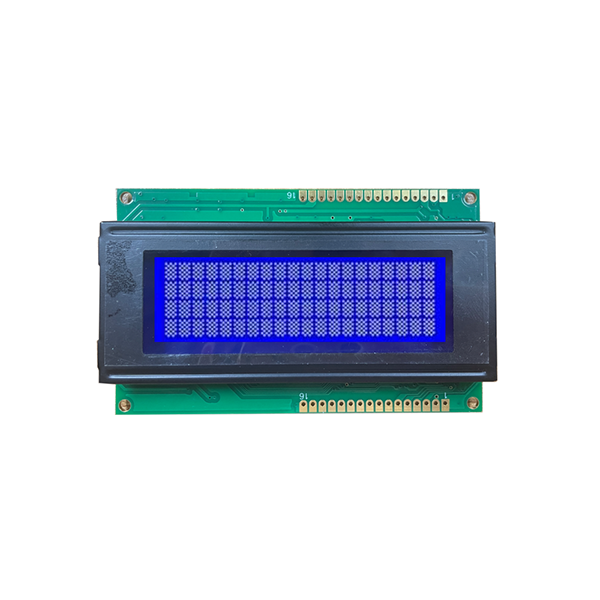

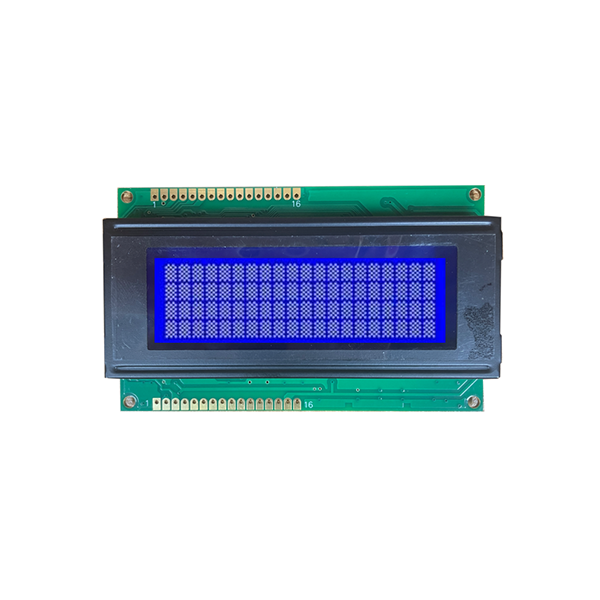

ВК-дысплей 20x4 знакаў STN, станоўчы, адмоўны, ВК-дысплей
Гэты ВК-дысплей 20x4 сімвалаў кітайскай вытворчасці STN з пазітыўным адмоўным ВК-дысплеем прапануе ўніверсальны 4-радковы макет для прамысловага HMI.
Модуль №: серыя JDA2004-01
Тэхналогія: тэхналогія COB
Кут агляду: шырокі кут агляду
Працоўная тэмпература: ад -20 да 70 ℃
Мікрасхема прывада: AIP31066
Адправіць запыт
Апісанне Прадукта
Прадастаўленне выразных, структураваных макетаў для прамысловага HMI, гэтаВК-дысплей 20x4 знакаў STN, станоўчы, адмоўны, ВК-дысплеймае 4-радковы 20-знакавы фармат з драйверам AIP31066 і надзейнай зборкай COB.
Агляд ВК-дысплея 20x4 знакаў STN Пазітыўны Негатыўны ВК-рэжым
TheВК-дысплей 20x4 знакаў STN, станоўчы, адмоўны, ВК-дысплейгэта вельмі ўніверсальнае і надзейнае рашэнне для адлюстравання, створанае для патрабавальных прамысловых умоў. Незалежна ад таго, патрэбна вам навігацыя па меню, абнаўленне статусу ў рэжыме рэальнага часу або дыягностыка, гэты модуль забяспечвае ясную і структураваную візуальную інфармацыю.
Серыя JDA2004-01 выкарыстоўвае мікрасхему прывада AIP31066 і працуе па схеме 1/16 нагрузкі і зрушэння 1/5. Кут агляду зафіксаваны на 6 гадзінах. Для пакупнікоў, якія хочуць інтэграваць гэтаВК-дысплей 20x4 знакаў STN, станоўчы, адмоўны, ВК-дысплей, стандартная друкаваная плата і шырокі кут агляду спрашчаюць усталяванне ў інтэрфейсы машын і панэлі аўтаматызацыі завода.
|
ПАКАЗАЦЬ ЗМЕСТ 20*4 сімвалы |
DRIVE IC AIP31066 |
СХЕМА ВОДЖАННЯ 1/16 абавязак, 1/5 прадузятасць |
| Тэхнічныя параметры серыі JDA2004-01 | |
| Паказаць змесціва | 20*4 сімвала (5*8 кропак) |
| Планавыя памеры | 98(Ш)*60(Д)*13,2(В) мм |
| Зона прагляду | 77(Ш)*25,2(Д)мм |
| Актыўная зона | 70,4 (Ш)*20,8 (Д) мм |
| Кут агляду | 6 гадзін |
| Параметры падсвятлення | Белы / жоўта-зялёны |
| Працоўная тэмп. | -20 да 70°C |
| Тэмп. захоўвання | -30 да 80°C |
Даступныя варыянты для гэтага ВК-модуля з сімваламі 20x4
Каб адпавядаць розным дызайнам корпуса і эстэтыцы брэнда, мы прапануем тры стандартныя аптычныя канфігурацыіВК-дысплей 20x4 знакаў STN, станоўчы, адмоўны, ВК-дысплей. Вы можаце выбраць дакладны тып ВК і колер падсветкі, неабходныя для масавай вытворчасці.
| Модуль № | Тып LCD | Колер падсвятлення |
| 2004SBW-01 | Рэжым STN Blue Negative | Белы |
| 2004SYG-01 | STN Жоўты Зялёны Пазітыўны рэжым | Жоўта-зялёны |
| 2004SGW-01 | STN Шэры пазітыўны рэжым | Белы |
Прыкладанні і выпадкі прамысловага выкарыстання
TheВК-дысплей 20x4 знакаў STN, станоўчы, адмоўны, ВК-дысплейзабяспечвае надзейны і зручны для чытання інтэрфейс для аператараў. Яго шырока выбіраюць інжынеры для:
▸ Панэлі аўтаматызацыі завода- адлюстраванне стану машыны, кодаў памылак і працоўных параметраў.
▸ Дыягнастычнае абсталяванне- паказ дадзеных у рэжыме рэальнага часу і вынікаў вымярэнняў у медыцынскіх і выпрабавальных прыладах.
▸ Машынныя інтэрфейсы- Прапанова навігацыі па меню і налады параметраў для прамысловага абсталявання.
|
ВК-дысплей 20x4 сімвалаў у прамысловым абсталяванні. |
STN станоўчы адмоўны ВК-рэжым у сістэме КБС. |
Настройка і пастаўка JINGDA
Як вядучы вытворца дысплеяў, мы забяспечваем поўную падтрымку вашагаВК-дысплей 20x4 знакаў STN, станоўчы, адмоўны, ВК-дысплейпатрабаванні. Незалежна ад таго, ці трэба вам наладзіць кампаноўку друкаванай платы, змяніць тып раздыма або змяніць падсвятленне, наша каманда інжынераў справіцца з гэтым.
Каб вывучыць іншыя фарматы, вы можаце праглядзець нашХарактэрны ВК-дысплейкатэгорыя. Калі вам патрэбна больш высокая раздзяляльнасць для складанай графікі, звярніце ўвагу на нашВК-дысплей 128x64 Графічны экран у пазітыўным рэжыме STN. Для больш простых лікавых інтэрфейсаў нашСегментны ВК-дысплейраздзел таксама даступны.
З нашым аб'ектам чыстых памяшканняў плошчай 6000 м² і сістэмай кіравання якасцю ISO кожныВК-дысплей 20x4 знакаў STN, станоўчы, адмоўны, ВК-дысплейперад адпраўкай правяраецца на аптычныя характарыстыкі і электрычную надзейнасць. Адпраўце свой чарцёж або спецыфікацыі мэты нашаму аддзелу продажаў, каб атрымаць вычарпальную прапанову на працягу 24 гадзін.
Часта задаюць пытанні
Якія адрозненні паміж трыма мадэлямі серыі JDA2004-01?
Тры мадэлі прапануюць розныя аптычныя рэжымы: 2004SBW-01 - STN Blue Negative з белай падсветкай, 2004SYG-01 - STN Yellow Green Positive з жоўта-зялёнай падсветкай, а 2004SGW-01 - STN Grey Positive з белай падсветкай.
Ці ўключае гэты ВК-дысплей 20x4 сімвалаў STN, станоўчы, адмоўны, ВК-рэжым, друкаваную плату?

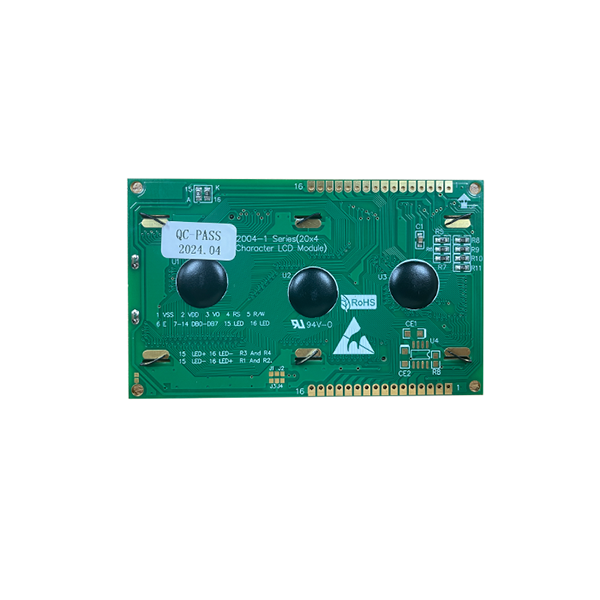

Так, гэты сімвалічны ВК-модуль створаны па тэхналогіі COB і пастаўляецца са стандартнай друкаванай платай для лёгкага мантажу і інтэграцыі ў існуючае абсталяванне.
Якая мінімальная колькасць замовы і час выканання?
Для стандартных канфігурацый мы падтрымліваем як заказы ўзораў, так і масавую вытворчасць. Дашліце нам свае патрабаванні, і наша каманда прадаставіць прапанову і час выканання на працягу 24 гадзін.
Ці можна наладзіць мікрасхему драйвера AIP31066?
Стандартны модуль выкарыстоўвае драйвер AIP31066. Калі ваш праект патрабуе іншай мікрасхемы з меркаванняў сумяшчальнасці, мы можам абмеркаваць індывідуальныя рашэнні для масавых заказаў.
