Што вызначае працягласць жыцця ВК-экранаў?

Сярод усіх асноўных дысплейных тэхналогій ВК-экраны застаюцца найбольш шырока выкарыстоўваным рашэннем з-за іх стабільнай працы, нізкай кошту і таго факту, што яны менш схільныя да выгарання экрана ў параўнанні з самасвятлівымі дысплейнымі панэлямі. Ад простых прамысловых тэрміналаў кіравання і бытавой тэхнікі да высокадакладнага прамысловага абсталявання для кантролю і аўтамабільных тэрміналаў,сегмент ВК-экранаў, сімвальныя ВК-экраны, графічныя ВК-экраны і пашыраныя варыянты дысплеяў TFT. Ёсць шмат асноўных фактараў, якія ўплываюць на працягласць жыцця ВК-дысплеяў, ахопліваючы такія аспекты, як структурная канструкцыя, асноўныя кампаненты, асяроддзе выкарыстання, звычкі выкарыстання і адрозненні ў тыпах прадуктаў.

1. Тэрмін службы асноўных структур і кампанентаў

ПоўныВК-дысплейсістэма складаецца з вадкакрысталічнага пласта, модуля падсвятлення, палярызатараў, каляровага фільтра, схемы кіравання і ахоўнага шкла. У адрозненне ад OLED-дысплеяў, якія абапіраюцца на самасвецяцца арганічныя матэрыялы, схільныя да старэння, ВК-дысплеі працуюць, кіруючы прапусканнем святла праз малекулярнае адхіленне вадкіх крышталяў, практычна без страт вадкакрысталічных матэрыялаў ад старэння. Страта асноўнага тэрміну службы ўсіх тыпаў ВК-дысплеяў, уключаючы сегментны ВК-дысплей, сімвальны ВК-дысплей, графічны ВК-дысплей і TFT-дысплей, у асноўным адбываецца з-за расходных кампанентаў, такіх як модуль падсвятлення і палярызатары, якія з'яўляюцца істотнымі фактарамі, якія вызначаюць агульны тэрмін службы ВК-дысплеяў.

1)Старэнне модуля падсвятлення

ВК-панэлі не свецяцца самастойна і цалкам залежаць ад модуля падсвятлення для забеспячэння крыніц святла, што робіць сістэму падсвятлення найбольш уразлівым і самым кароткачасовым асноўным кампанентам усяго дысплея. Традыцыйныя ВК-дысплеі выкарыстоўваюць падсвятленне CCFL, якое мае кароткі тэрмін службы, сур'ёзнае згасанне святла і высокае энергаспажыванне, і паступова выключаецца з рынку. Сучасныя асноўныя ВК-дысплеі, у тым ліку ўсе тыпы графічных ВК-дысплеяў і TFT-дысплеяў, выкарыстоўваюць модулі святлодыёднай падсветкі са стандартным прамысловым тэрмінам службы ад 30 000 да 50 000 гадзін (яркасць зніжаецца да 50% ад першапачатковага значэння).

2) Палярызатар і старэнне вадкакрысталічнага пласта

Палярызатары з'яўляюцца ключавымі кампанентамі, якія кантралююць палярызацыю святла і забяспечваюць кантраснасць дысплея, і ступень іх старэння непасрэдна ўплывае на эфект адлюстравання і эфектыўны тэрмін службы ВК-дысплеяў. Працяглае ўздзеянне высокай тэмпературы, ультрафіялетавага выпраменьвання і вільготнага асяроддзя прывядзе да старэння матэрыялу палярызатара, пажаўцення і пагаршэння прапускання святла, што прывядзе да зніжэння кантраснасці экрана, скажэння колеру і размытасці малюнкаў.

3)Стабільнасць прываднай ланцуга і паянага злучэння

Схема кіравання адказвае за перадачу сігналаў кіравання малекулам вадкіх крышталяў і модуляў падсвятлення. Тэрмін службы друкаванай платы, мікрасхем і паяных злучэнняў вызначае стабільны працоўны цыкл ВК-дысплея. Нізкая якасць ВК-прадукцыі мае грубую канструкцыю схемы і горшы працэс пайкі. Працяглая праца пры ўключэнні прывядзе да акіслення паянага злучэння, віртуальнай пайкі і пашкоджання перагрэву мікрасхемы, што прывядзе да міргання экрана, адсутнасці дысплея і перыядычных збояў.

2. Экалагічныя ўмовы эксплуатацыі

Тэарэтычны тэрмін службы ўсіх ВК-дысплеяў вымяраецца ў стандартных лабараторных умовах. Пры рэальным выкарыстанні змены навакольнага асяроддзя моцна паўплываюць на хуткасць старэння сегментнага ВК-дысплея, сімвальнага ВК-дысплея, графічнага ВК-дысплея і TFT-дысплея. Экстрэмальная тэмпература, вільготнасць, ультрафіялетавае выпраменьванне і механічная вібрацыя з'яўляюцца асноўнымі фактарамі навакольнага асяроддзя, якія скарачаюць тэрмін службы ВК-дысплея.

1) Змены тэмпературы (найбольш уплывовы фактар ​​навакольнага асяроддзя)

Высокая тэмпература - забойца нумар адзін для ВК-дысплеяў. Няхай гэта будзе маламагутны сегментны ВК-дысплей або высокапрадукцыйны TFT-дысплей, працяглая праца ў асяроддзі з высокай тэмпературай паскорыць старэнне ўсіх асноўных кампанентаў. Высокая тэмпература паскарае згасанне святла святлодыёдных шарыкаў з падсветкай, пагаршае пажаўценне і старэнне палярызатараў і выклікае цеплавое пашырэнне і пашкоджанне вадкакрысталічнага пласта і друкаванай платы.

2) Вільготнасць і кандэнсацыйная карозія

Вільгаць раз'ядае паяныя злучэнні і металічныя кантакты, выклікае кароткае замыканне і ўцечку, а таксама паскарае старэнне палярызатараў і аптычных плёнак. Сегментны ВК-дысплей і сімвалічны ВК-дысплей, які статычна выкарыстоўваецца ў памяшканнях, у доўгатэрміновым вільготным і невентыляваным асяроддзі схільны да росту цвілі на паверхні экрана і ўнутраных пластах плёнкі, што прыводзіць да пастаянных дэфектаў дысплея.

3) УФ-выпраменьванне і забруджванне пылам

Прамое доўгатэрміновае ўздзеянне сонечнага святла і моцнага ўльтрафіялетавага выпраменьвання прывядзе да фотахімічнага старэння ВК-палярызатараў, каляровых фільтраў і вадкакрысталічных матэрыялаў, што прывядзе да пажаўцення экрана, выцвітання колеру і зніжэння кантраснасці. Грамадзянскі ВК-дысплей нізкага класа і сімвалічны ВК-дысплей не маюць канструкцыі з абаронай ад ультрафіялету, і эфект іх адлюстравання значна паменшыцца пасля працяглага знаходжання на адкрытым паветры.

4) Механічныя вібрацыі і ўдары

Для аўтамабільных, партатыўных і прамысловых на месцыВК-дысплеі, механічная вібрацыя і ўдары з'яўляюцца важнымі фактарамі, якія прыводзяць да заўчаснага выхаду з ладу. Працяглая бесперапынная вібрацыя прывядзе да аслаблення ўнутраных злучэнняў і паяных злучэнняў дысплея, выкліча віртуальную пайку і нестабільнасць сігналу і нават парэпае шкляную падкладку і вадкакрысталічны пласт. Раптоўны ўдар і экструзія непасрэдна прывядуць да фрагментацыі экрана, уцечцы вадкіх крышталяў і незваротнага пашкоджання.

3. Адрозненні ў тэрміне службы розных тыпаў ВК-дысплеяў

Існуюць відавочныя адрозненні ў канструкцыі, класе кампанентаў і сцэнарыях прымянення сегментнага ВК-дысплея, сімвальнага ВК-дысплея, графічнага ВК-дысплея і TFT-дысплея, што прыводзіць да велізарных адрозненняў у іх тэарэтычным і фактычным тэрміне службы. Карыстальнікі павінны выбраць тып дысплея ў адпаведнасці з патрабаваннямі да тэрміну службы ў рэальным выбары.

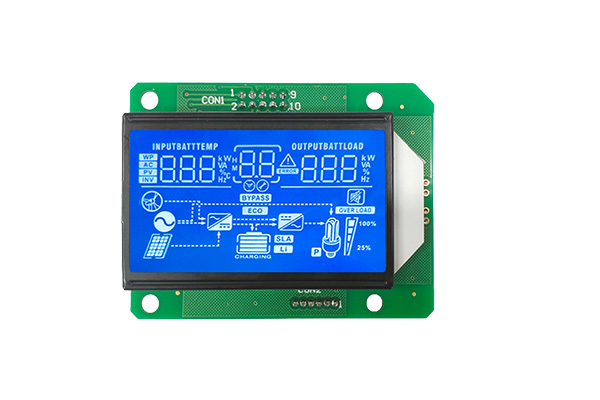

Сегментны ВК-дысплей

Сегментны ВК-дысплей - гэта самы просты тып ВК-дысплея, які можа адлюстроўваць толькі фіксаваныя лічбы сегментаў і значкі, і ў асноўным выкарыстоўваецца ў маламагутных прыладах, такіх як бытавая тэхніка, інструменты і пульты дыстанцыйнага кіравання. Ён мае такія перавагі, як простая структура, нізкае энергаспажыванне і стабільная праца. Пры працы са звышнізкай нагрузкай на працягу доўгага часу хуткасць старэння падсвятлення і ланцуга надзвычай павольная. Тэарэтычны тэрмін службы звычайнага манахромнага сегментнага ВК-дысплея можа дасягаць ад 80 000 да 100 000 гадзін, а фактычны тэрмін службы можа дасягаць больш за 10 гадоў, што з'яўляецца самым доўгім тэрмінам службы сярод усіх тыпаў ВК-дысплеяў.

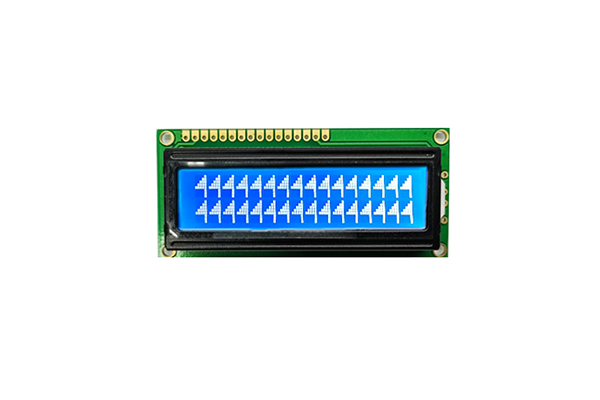

Характэрны ВК-дысплей

Сімвалны ВК-дысплей можа адлюстроўваць фіксаваныя лічбы, літары і сімвалы і шырока выкарыстоўваецца ў прамысловых панэлях кіравання, невялікіх прыборах і офісным абсталяванні. Яго структурная складанасць і энергаспажыванне крыху вышэйшыя, чым у сегментнага ВК-дысплея, са стандартным тэрмінам службы ад 50 000 да 80 000 гадзін. Ён мае стабільную прадукцыйнасць і нізкую хуткасць старэння ў звычайных памяшканнях, і можа задаволіць патрэбы доўгатэрміновага выкарыстання большасці прамысловага і грамадзянскага абсталявання нізкага класа.

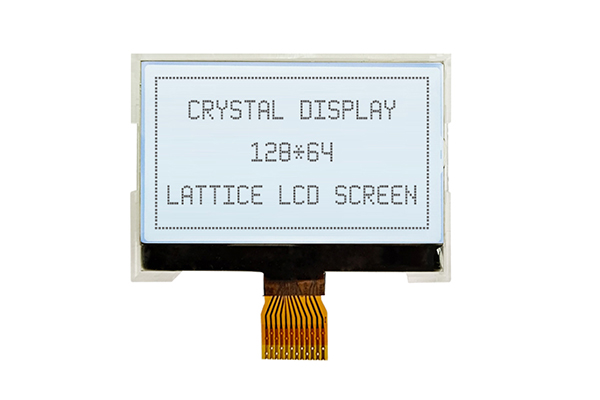

Графічны ВК-дысплей

Графічны ВК-дысплей падтрымлівае матрычную адвольную графіку і тэкст, з больш высокім дазволам і больш багатым змесцівам дысплея, чым сегментныя і сімвальныя ВК-дысплеі, і ў асноўным выкарыстоўваецца ў прамысловым абсталяванні сярэдняга і высокага класа, медыцынскіх інструментах і інтэлектуальных тэрміналах. Графічны ВК-дысплей прамысловага класа выкарыстоўвае аптычныя кампаненты, устойлівыя да высокіх тэмператур і антыстарэнне, і ўзмоцненыя схемы са стандартным тэрмінам службы ад 40 000 да 60 000 гадзін і можа падтрымліваць стабільны эфект дысплея ў складаных прамысловых умовах.

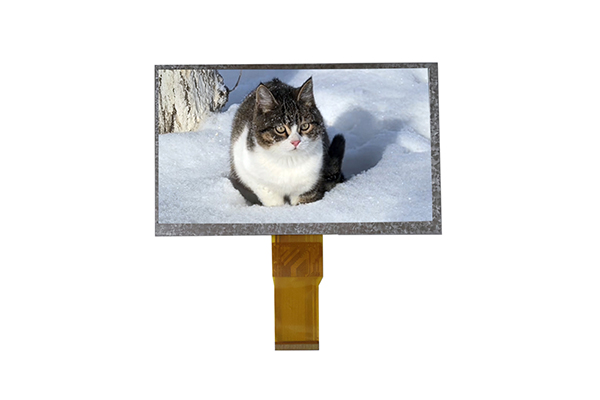

TFT-дысплей

З'яўляючыся галіной ВК-дысплеяў высокага класа, TFT-дысплей мае такія перавагі, як высокае раздзяленне, высокая каляровая гама і хуткая хуткасць водгуку, і шырока выкарыстоўваецца ў спажывецкай электроніцы, дысплеях, усталяваных на аўтамабілях, вонкавым маніторынгу і высокадакладным прамысловым абсталяванні. З-за высокай яркасці, высокага энергаспажывання і складанай структуры схемы хуткасць старэння адносна высокая. Стандартны тэрмін службы грамадзянскага TFT-дысплея складае ад 30 000 да 40 000 гадзін, а прамысловага TFT-дысплея з высокай яркасцю і шырокай тэмпературай можа дасягаць 40 000-50 000 гадзін пасля мадэрнізацыі кампанентаў і канструктыўнай аптымізацыі.

Заключэнне

Тэрмін службы ВК-дысплеяў вызначаецца не адным фактарам, а сукупным уздзеяннем якасці асноўных кампанентаў, умоў навакольнага асяроддзя, рэжымаў выкарыстання і пазіцыянавання прадукту. Модуль падсвятлення з'яўляецца асноўным вузкім месцам у працэсе старэння ВК, у той час як тэмпература, вільготнасць, светлавое выпраменьванне і механічнае ўздзеянне з'яўляюцца асноўнымі знешнімі фактарамі, якія паскараюць старэнне. Розныя тыпы ВК-прадукцыі маюць розныя характарыстыкі тэрміну службы: сегментаваныя ВК-дысплеі і сімвальныя ВК-дысплеі маюць працяглы тэрмін службы дзякуючы нізкаму энергаспажыванню і простай структуры; Высокаэфектыўныя графічныя ВК-дысплеі і TFT-дысплеі забяспечваюць баланс паміж высокай якасцю дысплея і стабільным тэрмінам службы дзякуючы аптымізаванай канструкцыі прамысловага класа.
