Перавагі і вобласці прымянення дысплея LVDS

Дысплей LVDS прайшоў дзесяцігоддзі развіцця рынку і стаў пераважным інтэрфейсным рашэннем для вялікіх ВК-экранаў у прамысловасці, аўтамабільнай, медыцынскай і камерцыйнай галінах. LVDS як высоканадзейная дыферэнцыяльная тэхналогія перадачы сігналу, LVDS выдатна вырашае болевыя моманты традыцыйных паралельных інтэрфейсаў дысплея, такія як моцныя электрамагнітныя перашкоды, кароткая адлегласць перадачы, высокае энергаспажыванне і нізкая стабільнасць.

Што такое тэхналогія ВК-дысплея LVDS?

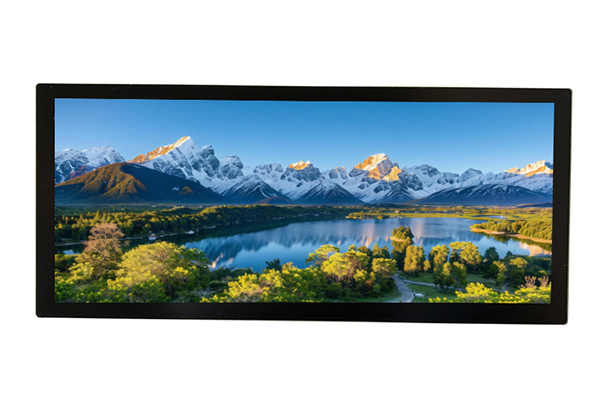

LVDS TFT ВК-дысплейгэта стандарт дыферэнцыяльнай перадачы сігналу нізкага напружання, запушчаны ў адпаведнасці з галіновымі спецыфікацыямі IEEE, спецыяльна распрацаваны для высакахуткаснай перадачы лічбавага відэасігналу. У адрозненне ад аднабаковай перадачы сігналу, прынятай традыцыйнымі паралельнымі інтэрфейсамі RGB, LVDS абапіраецца на парныя дыферэнцыяльныя лініі для перадачы сігналаў даных. Ён выкарыстоўвае рэжым прывада крыніцы пастаяннага току 3,5 мА з ваганнем напружання сігналу ўсяго 350 мВ, што значна ніжэй, чым ваганне напружання 3,3 В або 5 В традыцыйных аднаканцовых інтэрфейсаў. Гэты рэжым працы пры нізкім напружанні і слабым току фундаментальна аптымізуе энергаспажыванне і праблемы з перашкодамі сігналу сістэм перадачы дысплея.

Поўная сістэма адлюстравання LVDS складаецца з трох асноўных частак: перадатчыка, кабеляў дыферэнцыяльнай перадачы і прыёмніка. Перадатчык пераўтворыць паралельны выхад відэададзеных асноўнай мікрасхемай кіравання або графічным працэсарам у паслядоўныя дыферэнцыяльныя сігналы; дыферэнцыяльная кабельная група перадае дадзеныя на высокай хуткасці; прыёмнік аднаўляе паслядоўныя сігналы ў паралельныя дадзеныя і выводзіць іх на плату драйвера ВК-экрана.

Асноўныя тэхнічныя і прыкладныя перавагі ВК-дысплеяў LVDS

Доўгатэрміновае дамінаванне на рынку ВК-дысплеяў LVDS вынікае з іх унікальных тэхнічных пераваг, якія дакладна адпавядаюць патрабаванням высокай стабільнасці, высокай здольнасці да адаптацыі і нізкай інтэнсіўнасці адмоваў у сцэнарыях прамысловых і камерцыйных дысплеяў. У параўнанні з традыцыйнымі паралельнымі інтэрфейсамі RGB і новымі інтэрфейсамі MIPI, LVDS мае незаменныя шырокія перавагі ў дысплейным абсталяванні сярэдняга і вялікага памеру і ў складаных працоўных умовах.

1. Звышнізкія электрамагнітныя перашкоды

Электрамагнітныя перашкоды (EMI) і шумавыя перашкоды знешняга сігналу з'яўляюцца асноўнымі фактарамі, якія выклікаюць мігценне экрана дысплея, скажэнне колеру і мігценне экрана. LVDS выкарыстоўвае дыферэнцыяльную логіку перадачы сігналу, і дзве спараныя сігнальныя лініі заўсёды перадаюць аднолькавыя і супрацьлеглыя сігналы. У працэсе перадачы электрамагнітныя палі, якія ствараюцца дзвюма лініямі, кампенсуюць адно аднаго, што значна прыгнятае электрамагнітнае выпраменьванне.

2. Нізкае энергаспажыванне і высокая энергаэфектыўнасць

Кантроль энергаспажывання з'яўляецца ключавым паказчыкам прадукцыйнасці дысплейнага абсталявання, асабліва для мабільных, партатыўных медыцынскіх і вонкавых камерцыйных дысплеяў з абмежаваным сілкаваннем.

3. Простае падключэнне і высокая сістэмная інтэграцыя

Традыцыйны паралельны інтэрфейс RGB патрабуе больш за 20 сігнальных ліній, уключаючы лініі перадачы дадзеных, лініі тактавага сігналу і лініі кіравання, што прыводзіць да складанай праводкі, вялікага аб'ёму кабеля і вялікай складанасці праводкі. LVDS патрабуе толькі 4-6 дыферэнцыяльных пар плюс невялікая колькасць ліній зазямлення і тактавых ліній для поўнай перадачы відэасігналу высокай выразнасці, што значна спрашчае ўнутраную праводку абсталявання.

4. Шырокая тэмпературная адаптацыя і звышвысокая эксплуатацыйная надзейнасць

Для большасці прамысловых і аўтамабільных дысплеяў неабходна абсталяванне для стабільнай працы ў экстрэмальных тэмпературных умовах. ВК-дысплеі LVDS падтрымліваюць шырокі дыяпазон працоўных тэмператур ад -30°C да +85°C і могуць падтрымліваць стабільную перадачу сігналу і нармальнае адлюстраванне выявы ў майстэрнях з высокай тэмпературай, вонкавым асяроддзі з нізкай тэмпературай і ў працоўных умовах аўтамабіля з рэзкімі зменамі тэмпературы.

Асноўныя вобласці прымянення ВК-дысплеяў LVDS

Абапіраючыся на вышэйпералічаныя тэхнічныя перавагі, ВК-дысплеі LVDS цалкам ахопліваюць сцэнарыі дысплеяў сярэдняга і вялікага памеру з высокай надзейнасцю і сфарміравалі стабільныя і адпрацаваныя макеты прыкладанняў у галіне прамысловага кіравання, аўтамабільнай электронікі, медыцынскага абсталявання, камерцыйных дысплеяў і разумнай спажывецкай электронікі.

1. Прамысловы кантроль і інтэлектуальная сфера вытворчасці

Прамысловы кантроль з'яўляецца самай асноўнай сферай прымяненняВК-дысплеі LVDS, ахопліваючы прамысловыя машыны "усё ў адным", экраны кіравання ПЛК, прамысловыя сэнсарныя дысплеі, панэлі кіравання абсталяваннем і інтэлектуальныя тэрміналы маніторынгу.

2. Аўтамабільная электроніка і аўтамабільнае поле дысплея

З хуткім развіццём інтэлектуальных транспартных сродкаў усталяванае на транспартным сродку абсталяванне дысплея, такое як камбінацыі прыбораў, вялікія экраны цэнтральнага кіравання, экраны для забаў для пасажыраў і экраны маніторынгу задняга выгляду, вылучае больш высокія патрабаванні да стабільнасці дысплея, бяспекі і адаптацыі да навакольнага асяроддзя.

3. Медыцынскае абсталяванне і прэцызійныя медыцынскія дысплеі

Такому медыцынскаму дысплейнаму абсталяванню, як медыцынскім маніторам, B-ультрагукавым прыборам, дысплеям электракардыяграфа і хірургічным навігацыйным экранам, патрабуецца звышвысокая яснасць выявы, стабільнасць і адсутнасць перашкод сігналу, таму што дакладнасць дысплея непасрэдна залежыць ад вынікаў медыцынскай дыягностыкі і бяспекі хірургічнага ўмяшання.

4. Камерцыйны дысплей і інтэлектуальнае поле лічбавых шыльдаў

Сцэнары камерцыйных дысплеяў, такія як рэкламныя экраны гандлёвых цэнтраў, лічбавыя шыльды офісных будынкаў, экраны выставачных залаў і інтэлектуальныя рэкламныя экраны на адкрытым паветры, патрабуюць доўгатэрміновай бесперабойнай працы, адлюстравання малюнкаў высокай выразнасці і моцнай адаптацыі да навакольнага асяроддзя. ВК-дысплеі LVDS шырока выкарыстоўваюцца ў камерцыйных дысплейных тэрміналах дзякуючы высокай кошту і стабільнай працы.

5. Разумны дом і дысплей бытавой электронікі

У сферы спажывецкай электронікі ВК-дысплеі LVDS шырока выкарыстоўваюцца ў смарт-тэлевізарах, экранах партатыўных камп'ютараў, інтэлектуальных экранах халадзільнікаў і тэрміналах дысплеяў разумных дзвярных замкоў. З'яўляючыся развітай тэхналогіяй высакахуткаснай перадачы, LVDS можа задаволіць патрэбы ў дысплеях высокай выразнасці спажывецкіх электронных вырабаў, а яе спрошчаная правадка дапамагае паменшыць таўшчыню і вагу прадуктаў, рэалізуючы лёгкую і тонкую канструкцыю разумных тэрміналаў.

Для будучых тэндэнцый развіцця тэхналогіі ВК-дысплея LVDS. З мадэрнізацыяй прамысловага інтэлекту, інтэлекту транспартных сродкаў і высокакласнага медыцынскага абсталявання рынак вылучыў больш высокія патрабаванні да разрознасці дысплея, хуткасці перадачы і адаптацыі да навакольнага асяроддзя. Будучы сталай і ітэрацыйнай тэхналогіяй, LVDS таксама пастаянна абнаўляецца і аптымізуецца. У цяперашні час высакахуткасная тэхналогія LVDS рэалізавала стабільную перадачу сігналаў высокай выразнасці 4K і яшчэ больш палепшыла прапускную здольнасць і эфектыўнасць перадачы з дапамогай тэхналогіі шматпалоснай суперпазіцыі.

Асноўныя перавагіДЫСПЛЕЙ LVDSгэта высокая хуткасць, нізкае энергаспажыванне, нізкі ўзровень шуму і перадача на вялікія адлегласці. Такім чынам, ён не толькі дамінуе ў сучасных інтэрфейсах дысплеяў, але і адыгрывае ключавую ролю ў камунікацыі, прамысловасці, аўтамабільнай, медыцынскай, аэракасмічнай і іншых галінах, дзе патрабуецца высокая цэласнасць сігналу
