Што такое палярызатар і яго асноўная роля ў ВК-дысплеі?

Палярызатары - гэта нябачныя, але незаменныя аптычныя кампаненты, якія служаць фундаментальнымі будаўнічымі блокамі ўсіхВК (вадкакрысталічны дысплей)прылады. У той час як большасць спажыўцоў засяроджваюцца на дазволе экрана, частаце абнаўлення і дакладнасці колеру, палярызатар з'яўляецца неапетым героем, які робіць бачныя выявы магчымымі на ВК-панэлях. Без высакаякасных палярызатараў ВК-экраны не могуць ствараць кантраст, кантраляваць прапусканне святла або адлюстроўваць выразныя, яркія візуальныя эфекты.

Што такое палярызатар?

Палярызатар, таксама вядомы як палярызацыйны фільтр або палярызацыйная плёнка, - гэта спецыяльна распрацаваная тонкая аптычная плёнка, якая выкарыстоўваецца для фільтрацыі і кантролю напрамку вібрацыі светлавых хваль. Каб цалкам зразумець яго функцыі, трэба спачатку зразумець асноўныя характарыстыкі натуральнага асвятлення. Натуральнае святло, якое выпраменьваецца крыніцамі падсветкі, сонечным святлом або ўнутраным асвятленнем, непалярызаванае, што азначае, што яго электрамагнітныя хвалі вібруюць выпадковым чынам ва ўсіх вертыкальных напрамках адносна напрамку распаўсюджвання святла. Нягледзячы на ​​тое, што ён надзвычай тонкі, ён вызначае, ці можа святло праходзіць праз дысплей, што дазваляе выявам, тэкстам і колерам з'яўляцца на экране. У адрозненне ад OLED-дысплеяў, якія генеруюць святло, ВК-дысплеі выкарыстоўваюць падсвятленне. Без палярызатараў святло, вырабленае падсветкай, проста бескантрольна праходзіла б праз дысплей, робячы немагчымым стварэнне бачных малюнкаў.

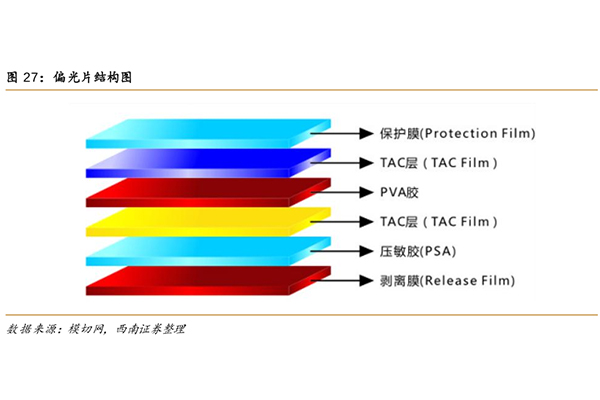

Асноўныя тыпы ВК-палярызатараў

Палярызатары, якія выкарыстоўваюцца ўВК-дысплеіу асноўным дзеляцца на дзве асноўныя катэгорыі, якія працуюць парамі, каб завяршыць увесь працэс кіравання святлом. Розныя тыпы палярызатараў створаны ў адпаведнасці з рознымі структурамі ВК-панэлі і ўмовамі выкарыстання.

1. Ніжні палярызатар (задні палярызатар)

Ніжні палярызатар усталяваны паміж ВК-модулем падсвятлення і пластом вадкіх крышталяў, служачы першым аптычным варотам для прапускання падсвятлення. Яго асноўнай задачай з'яўляецца пераўтварэнне непалярызаванага раўнамернага святла, выпраменьванага падсветкай, у аднанакіраванае палярызаванае святло. Модуль падсвятлення вырабляе рассеянае ў розных напрамках святло высокай яркасці, якое цалкам бязладна і не можа быць мадулявана малекуламі вадкіх крышталяў. Ніжні палярызатар адфільтроўвае ўсе нерэгулярныя вібрацыі святла, выдаючы стабільнае аднавосевае палярызаванае святло для наступнага рэгулявання вадкіх крышталяў.

2. Верхні палярызатар (пярэдні палярызатар)

Верхні палярызатар прымацаваны да вонкавага боку пласта вадкіх крышталяў, накіраваны ў бок прагляду карыстальніка. Яго вось палярызацыі ўстаноўлена пад вертыкальным вуглом 90 градусаў да ніжняга палярызатара, утвараючы структуру крос-палярызацыі. З'яўляючыся другім аптычным варотам ВК-панэлі, ён супрацоўнічае з малекуламі вадкіх крышталяў, каб кантраляваць канчатковы выхад святла і фармаваць кантраснасць экрана і выявы. Верхні палярызатар сканцэнтраваны на аптымізацыі кантраснасці, антыблікавым прадукцыйнасці і стабільнасці кута агляду. Ён фільтруе святло, мадуляванае малекуламі вадкіх крышталяў, блакуючы несапраўднае святло і выдаючы дакладныя светлавыя сігналы, якія адпавядаюць напружэнню пікселяў.

Як палярызатар працуе ў ВК?

Прынцып працы можна падзяліць на некалькі простых этапаў.

Крок 1: Падсвятленне стварае белае святло

Святлодыёдная падсветка стварае яркае белае святло.

Гэта святло змяшчае хвалі, якія вібруюць ва ўсіх напрамках.

Крок 2: Задні палярызатар фільтруе святло

Задні палярызатар дазваляе прапускаць толькі адзін кірунак палярызацыі.

На гэтай стадыі ўсё святло, якое праходзіць, вібруе ў адной плоскасці.

Крок 3: вадкі крышталь круціць святло

Малекулы вадкага крышталя круцяцца ў адпаведнасці з электрычным сігналам, які падаецца на кожны піксель.

Розныя напружання ствараюць розныя куты павароту.

Гэта сэрца фарміравання ВК-малюнка.

Крок 4: пярэдні палярызатар кіруе перадачай

Пярэдні палярызатар аналізуе кут палярызацыі.

У залежнасці ад таго, наколькі вадкі крышталь круціў святло:

--Святло праходзіць цалкам

--Святло прапускае часткова

--Святло цалкам заблакавана

Гэтыя розныя ўзроўні яркасці ствараюць адценні шэрага і поўнакаляровыя выявы.

Рэзюмэ

Палярызатары - гэта асноўная аптычная аснова ўсягоВК-экран, выконваючы ключавыя задачы палярызацыйнай фільтрацыі святла, кіравання святлопрапусканнем, фарміравання кантрасту і дысплея супраць перашкод. Як пасіўная прылада адлюстравання, уся логіка адлюстравання ВК-дысплеяў цалкам абапіраецца на сумесную працу верхняга і ніжняга крыжаваных палярызатараў і прамежкавых малекул вадкага крышталя. Якасць палярызатараў непасрэдна вызначае асноўныя паказчыкі ВК-дысплея, уключаючы яркасць экрана, кантраснасць, дакладнасць колеру, вугал агляду і тэрмін службы.
