Што такое станоўчы ВК-дысплей і адмоўны ВК-дысплей?

ВК-дысплеісталі асновай візуальных інтэрфейсаў у незлічоных галінах - ад бытавой электронікі і прамысловага прыборабудавання да аўтамабільных прыборных панэляў і медыцынскіх прыбораў. Калі вы калі-небудзь куплялі прамысловыя экраны, прыборныя панэлі, аўтамабільныя дысплеі або маніторы партатыўных прылад, вы, верагодна, сутыкаліся з тэрмінамі ВК-дысплей у пазітыўным рэжыме і ВК-дысплей у адмоўным рэжыме. Гэтыя два асноўныя рэжымы ВК-дысплея вызначаюць асноўны візуальны выгляд, механізм прапускання святла, зручнасць чытання, энергаспажыванне і межы прымянення манахромных і асноўных каляровых ВК-экранаў. Нягледзячы на ​​іх шырокае выкарыстанне ў камерцыйнай і прамысловай электроніцы, большасць пакупнікоў і інжынераў не ў стане цалкам зразумець іх прынцыпы працы, ключавыя адрозненні і перавагі ў канкрэтных сцэнарыях, што прыводзіць да няправільнага выбару экрана, які пагаршае прадукцыйнасць прылады і карыстацкі досвед.

Што такое пазітыўны ВК-дысплей?

Пазітыўны ВК-дысплей - гэта стандартны рэжым ВК-дысплея, які характарызуецца цёмным тэкстам/графікай на яркім фоне. У адключаным або неактываваным стане піксельная вобласць ВК-экрана застаецца празрыстай або яркай, у той час як актываваныя пікселі блакуюць святло, ствараючы цёмны змесціва дысплея. Агульныя візуальныя праявы ўключаюць чорныя сімвалы на белым/шэрым фоне, чорныя сімвалы на жоўта-зялёным фоне і цёмныя значкі на святлоадбівальным серабрыстым фоне.

Пазітыўныя ВК-экраны маюць структуру перакрыжаванага палярызатара, якая з'яўляецца найбольш традыцыйнай і шырока выкарыстоўванай аптычнай канфігурацыяй ВК-дысплеяў. Гэты рэжым у значнай ступені залежыць ад навакольнага асвятлення і мае выдатную антыблікавую характарыстыку, што робіць яго пераважным выбарам для прылад адлюстравання на адкрытым паветры і ў асяроддзі высокай яркасці.

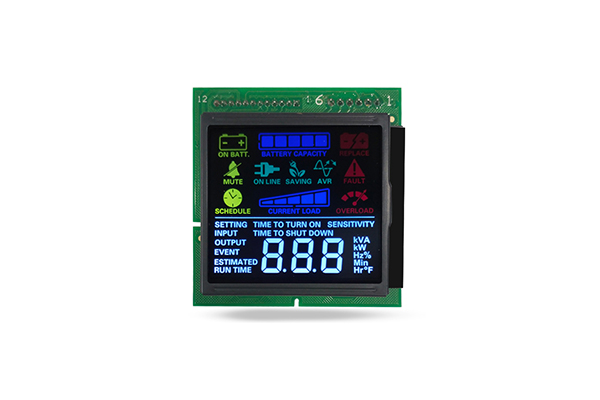

Што такое негатыўны ВК-дысплей?

Негатыўны ВК-дысплейгэта супрацьлеглы рэжым адлюстравання, які паказвае яркі тэкст/графіку на цёмным фоне. Калі экран адключаны, уся вобласць дысплея блакуецца і выглядае цёмна-чорнай або цёмна-шэрай. Калі пікселі знаходзяцца пад напругай, малекулы вадкіх крышталяў круцяцца, дазваляючы прапускаць падсвятленне, утвараючы яркае святлівае змесціва на цёмным фоне.

Негатыўныя ВК-дысплеі выкарыстоўваюць выраўнаваную структуру палярызатара. У адрозненне ад пазітыўных ВК-дысплеяў, яны не могуць разлічваць на навакольнае асвятленне для адлюстравання і павінны быць абсталяваны модулем падсвятлення для прадстаўлення выразнага кантэнту. Гэты рэжым забяспечвае звышвысокую кантраснасць і далікатныя візуальныя эфекты пры слабым асвятленні і ў памяшканні, шырока прымяняючыся ў спажывецкай электроніцы, аўтамабільных інтэр'ерах і ўнутраных прамысловых панэлях кіравання.

Прынцып працы пазітыўных ВК-дысплеяў

Пазітыўныя ВК-дысплеі складаюцца з двух вертыкальна перакрыжаваных палярызатараў (зрушэнне на 90 градусаў). Пласт вадкіх крышталяў у паслабленым стане без напружання паварочвае навакольнае святло на 90 градусаў, дазваляючы святлу плаўна праходзіць праз два палярызатары. Гэта робіць увесь фон экрана яркім і празрыстым у выключаным стане.

Калі напруга прыкладваецца да пэўнага пікселя, малекулы вадкага крышталя губляюць сваё скручанае размяшчэнне і выраўноўваюцца вертыкальна з электрычным полем. Яны больш не круцяць святло, таму падаючае святло блакуецца верхнім палярызатарам. Вобласць пікселя губляе прапусканне святла і ўтварае цёмны тэкст або ўзоры. Прасцей кажучы, уключэнне азначае цёмны змест, выключэнне - яркі фон.

Прынцып працы негатыўных ВК-дысплеяў

Негатыўныя ВК-дысплеі прымаюць паралельны макет палярызатараў, дзе верхні і ніжні палярызатары выраўнаваны ў адным кірунку. У абясточаным стане малекулы вадкага крышталя круцяцца, каб павярнуць святло на 90 градусаў, у выніку чаго святло блакуецца выраўнаванымі палярызатарамі. У выключаным стане ўвесь экран застаецца цёмным.

Калі напружанне прыкладваецца да мэтавых пікселяў, малекулы вадкіх крышталяў выпростваюцца і спыняюць кручэнне святла. Святло падсвятлення плаўна праходзіць праз падвойныя палярызатары, утвараючы яркі кантэнт высокай яркасці на цёмным фоне. Яе асноўная логіка: уключэнне роўна яркаму кантэнту, выключэнне роўна цёмнаму фону.

Асноўныя адрозненні паміж пазітыўнымі і негатыўнымі ВК-дысплеямі

Каб дапамагчы вам хутка адрозніць і выбраць правільны рэжым адлюстравання, мы абагульняем асноўныя адрозненні паміж пазітыўнымі і негатыўнымі ВК-дысплеямі па васьмі крытычных вымярэннях: візуальны эфект, структура палярызатара, залежнасць ад падсветкі, адаптыўнасць да святла, кантраснасць, энергаспажыванне, вугал агляду і кошт.

1.Візуальная прэзентацыя

Пазітыўны ВК:Класічны яркі фон з цёмным зместам, натуральным і мяккім візуальным эфектам у адпаведнасці з традыцыйнымі звычкамі чытання людзей. Тон экрана ў асноўным нейтральны белы, шэры або жоўта-зялёны, з нізкай стомленасцю зроку пры працяглым праглядзе.

Адмоўны ВК:Цёмны фон з яркім светлавым зместам, моцным візуальным эфектам, элітным і далікатным выглядам. Цёмны фон эфектыўна вылучае кантэнт дысплея, робячы тэкст і значкі больш прыкметнымі і шматслаёвымі.

2.Backlight залежнасць і ўзмацняльнік; Адаптыўнасць святла

Гэта самае практычнае адрозненне ў сцэнарыях прымянення. Пазітыўныя ВК-дысплеі з'яўляюцца дамінуючым навакольным асвятленнем, лепш за ўсё працуюць пры яркім асяроддзі, такім як сонечнае святло на адкрытым паветры, моцнае асвятленне ўнутры памяшканняў і адкрытыя працоўныя прасторы. Нават без падсвятлення яны могуць падтрымліваць звышчысты эфект дысплея і не будуць размывацца моцным навакольным асвятленнем.

Негатыўныя ВК-дысплеі з'яўляюцца дамінуючай падсветкай. Яны дэманструюць найвышэйшую якасць дысплея ў цьмяным памяшканні, у начных сцэнах і ва ўмовах нізкай асветленасці з падтрымкай аднастайнай падсветкі. Аднак пры моцным сонечным святле яркасць падсвятлення лёгка перакрываецца навакольным святлом, што прыводзіць да бляклага змесціва і пагаршэння чытальнасці. Каб адаптавацца да яркага асяроддзя, адмоўным ВК-дысплеям патрабуецца яркая падсветка звыш 800 ніт, што значна павялічвае энергаспажыванне.

3. Кантраст і прадукцыйнасць кута агляду

У памяшканнях са слабым асвятленнем адмоўныя ВК-дысплеі маюць значна большы каэфіцыент кантраснасці, чым пазітыўныя ВК-дысплеі. Чысты цёмны фон ліквідуе перашкоды ад уцечкі святла, робячы краю змесціва больш выразнымі, а дэталі - больш тонкімі. Між тым, негатыўныя ВК-дысплеі маюць больш шырокія куты агляду з нязначным зрухам колеру і паслабленнем яркасці з усіх бакоў.

Пазітыўныя ВК-дысплеі маюць адносна ўмераны кантраст. З-за яркага фону разрыў паміж светлымі і цёмнымі пластамі менш, але стабільнасць іх кута агляду ў светлых умовах лепш. Яны не схільныя да размывання адлюстравання або згасання кантрасту пры моцным асвятленні, з больш стабільнай працай вонкавага дысплея.

4.Энергаспажыванне і даўгавечнасць

Пазітыўныя ВК-дысплеі маюць абсалютныя перавагі ў эканоміі энергіі. Большасць сцэнарыяў прымянення не патрабуюць актывацыі падсвятлення, для дысплея цалкам залежаць ад навакольнага асвятлення. Нават з дапаможнай падсветкай нізкай яркасці дастаткова, каб задаволіць попыт, што значна павялічвае тэрмін службы батарэі прылады. Яны з'яўляюцца першым выбарам для маламагутных партатыўных прылад.

Заключэнне

Адрозненне паміж пазітыўным і негатыўным ВК-дысплеямі ўяўляе сабой адзін з найбольш фундаментальных выбараў пры выбары дысплея.Пазітыўныя ВК-дысплеізабяспечваюць выдатную чытальнасць пры сонечным святле, меншае энергаспажыванне і меншы кошт, што робіць іх ідэальнымі для прымянення на адкрытым паветры, з харчаваннем ад батарэй і недарагіх прыкладанняў. ВК-дысплеі ў негатыўным рэжыме забяспечваюць больш высокую кантраснасць, больш шырокія вуглы агляду ў памяшканні і высакаякасную эстэтыку - ідэальна падыходзяць для памяшканняў, пры слабым асвятленні і прадуктаў, арыентаваных на дызайн.
