У чым розніца паміж графічным ВК-дысплеем і сегментным ВК-дысплеем?

У прамысловай электроніцы, бытавой тэхніцы, аўтамабільных прыладах і партатыўным вымяральным абсталяванні ВК-дысплеі і святлодыёдныя дысплеі з'яўляюцца найбольш распаўсюджанымі носьбітамі ўзаемадзеяння чалавека і машыны. Сярод усіх асноўных тыпаў дысплеяў графічныя матрычныя дысплеі і сегментныя дысплеі (таксама вядомыя як сегментныя кодавыя экраны) з'яўляюцца двума найбольш шырока выкарыстоўванымі рашэннямі для дысплеяў нізкага і сярэдняга ўзроўню. У галіне ВК-дысплеяў дзве фундаментальныя тэхналогіі вытрымалі выпрабаванне часам: сегментныя дысплеі і графічныя матрычныя дысплеі. Нягледзячы на ​​тое, што абодва служаць мэце прадстаўлення візуальнай інфармацыі карыстальнікам, яны працуюць па прынцыпова розных прынцыпах і вылучаюцца ў цалкам розных праграмах.

Што такое сегментны дысплей?

Сегментны дысплей - гэта прылада адлюстравання з фіксаванай структурай, зборная з незалежнымі сегментнымі электродамі на экране. Яго ўнутраная структура прадусталявана ў адпаведнасці з фіксаваным змесцівам дысплея, а паверхня экрана падзелена на некалькі незалежных нерэгулюемых сегментаў дысплея. Найбольш распаўсюджанай структурай з'яўляецца сямісегментная структура для лічбавага дысплея, а некаторыя індывідуальныя мадэлі абсталяваны фіксаванымі сегментамі значкоў, такімі як зарад батарэі, сіла сігналу, сімвалы тэмпературы і індыкатары функцый.

Прынцып працы сегментных дысплеяў значна прасцейшы, чым у матрычных. Схема кіравання павінна толькі ўводзіць сігналы высокага і нізкага ўзроўню для пэўных сегментаў. Калі адпаведны сегментны электрод уключаны, сегмент гарыць, утвараючы фіксаваныя лічбы або сімвалы; пры выключэнні ён схаваны.

Што такое графічны ВК-дысплей?

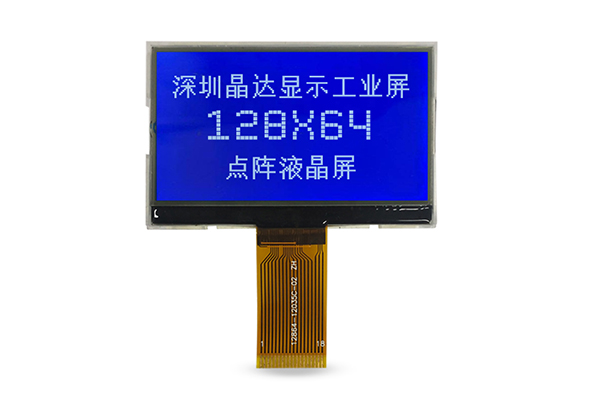

Графічны ВК-дысплей - гэта поўнакарыстальніцкая прылада адлюстравання на ўзроўні пікселяў, якая складаецца з упарадкаванай сеткі незалежных адзінак пікселяў, размешчаных у фіксаваных радках і слупках. Кожны піксель на экране незалежна кіруецца ланцугом кіравання, які можна індывідуальна ўключаць і выключаць без абмежаванняў фіксаванымі структурамі сімвалаў або сегментаў. Агульныя спецыфікацыі дазволу ўключаюць 128x32, 128x64, 192x64, 128x128, 240x128 і іншыя стандартныя мадэлі, якія ахопліваюць патрэбы малога і сярэдняга памеру дысплея.

Асноўны прынцып працы заснаваны на тэхналогіі кіравання матрычным сканаваннем. Мікрасхема дысплея кіруе ланцугамі радкоў і слупкоў для выканання цыклічнага сканавання піксельных кропак і рэгулюе стан уключэння-выключэння і шкалу шэрага кожнага пікселя ў адпаведнасці з уваходнымі дадзенымі дысплея.

Рэзюмэ параўнання

Параметр Сегментны дысплей Графічны ВК-дысплей

У спалучэнні з вышэйпералічанымі адрозненнямі ў прадукцыйнасці, кошце і функцыях гэтыя два дысплеі маюць цалкам розныя сцэнарыі прымянення ў галіны. Дакладны выбар можа павялічыць прадукцыйнасць прадукту і аптымізаваць кантроль за выдаткамі.

1. Тыповыя сцэнарыі прымянення графічных матрычных дысплеяў

Графічныя матрычныя дысплеі падыходзяць для прадуктаў, якія патрабуюць складанага ўзаемадзеяння чалавека і машыны, дыверсіфікаванага кантэнту дысплея і пашырэння функцыянальных ітэрацый. Асноўныя сцэнарыі прымянення ўключаюць у сябе сэнсарныя экраны прамысловага кіравання, інтэлектуальныя прыборы для тэсціравання, медыцынскае абсталяванне для выяўлення, плацежныя POS-тэрміналы, партатыўныя зборшчыкі даных і разумныя хатнія прылады сярэдняга і высокага класа. Гэтыя сцэнары патрабуюць адлюстравання шматрадковага тэксту, складаных меню, крывых даных і наладжаных значкоў, а таксама часта патрабуюць мадэрнізацыі функцый адлюстравання з дапамогай ітэрацыі прадукту, што дакладна адпавядае перавагам гнуткага адлюстравання матрычных экранаў.

Акрамя таго, у аўтамабільных бартавых дапаможных дысплеях, абсталяванні для маніторынгу навакольнага асяроддзя і інтэлектуальных тэрмінальных прыладах, якія маюць патрэбу ў дынамічным абнаўленні даных і графічных дысплеях, графічныя матрычныя дысплеі таксама з'яўляюцца асноўным выбарам, які можа задаволіць высокія патрабаванні візуалізацыі прадукту і інтэрактыўнага вопыту.

2. Тыповыя сцэнарыі прымянення сегментных дысплеяў

Сегментныя дысплеі ў асноўным выкарыстоўваюцца ў недарагім абсталяванні для адлюстравання адзінага дысплея і фіксаванага змесціва. Тыповыя сцэнары ўключаюць бытавую тэхніку, такую ​​як воданагравальнікі, індукцыйныя пліты, кандыцыянеры і пральныя машыны, а таксама разумныя лічыльнікі вады, электралічыльнікі, лічыльнікі газу, пульты дыстанцыйнага кіравання, электронныя тэрмометры і партатыўныя вымяральныя прыборы нізкага класа. Гэтыя прадукты павінны адлюстроўваць толькі фіксаваныя лічбы, простыя значкі стану і значэнні параметраў без складанага графічнага ўзаемадзеяння і ітэрацыі функцый, што можа павялічыць кошт і стабільнасць сегментных экранаў.

Між тым, у індыкатарных лямпачках прамысловага абсталявання, прыладах выяўлення магутнасці і абсталяванні доўгатэрміновага маніторынгу ў рэжыме чакання, якія імкнуцца да нізкага энергаспажывання і высокай даўгавечнасці, сегментныя дысплеі таксама з'яўляюцца пераважным рашэннем дысплея ў галіны.

Як правільна выбраць манахромны ВК-дысплей?

Карацей кажучы, істотнае адрозненне паміж графічнымі матрычнымі дысплеямі і сегментнымі дысплеямі заключаецца ў гнуткасці дысплея і структурнай маштабаванасці. Сегментныя ВК-дысплеі абапіраюцца на фіксаваныя сегментныя структуры з нізкім коштам, нізкім энергаспажываннем, высокай стабільнасцю і адзінкавымі функцыямі, арыентуючыся на фіксаваныя лічбавыя і простыя сцэнары адлюстравання сімвалаў. Графічныя матрычныя дысплеі абапіраюцца на незалежнае кіраванне піксельнай матрыцай, з гнуткім і разнастайным зместам дысплея, моцнай маштабаванасцю і крыху больш высокімі недахопамі энергіі
