Што робіць 0,96-цалевы дысплейны модуль PM OLED SSD1306 такім надзейным для ўбудаваных праектаў?

The0,96-цалевы PM OLED-дысплейны модуль SSD1306стаў адным з найбольш шырока выкарыстоўваюцца рашэнняў для мініяцюрных дысплеяў ва ўбудаванай электроніцы, прыладах IoT, носных сістэмах і інжынерных праектах "зрабі сам". У гэтым артыкуле падрабязна разглядаюцца яго архітэктура, перавагі ў прадукцыйнасці, метады інтэграцыі і рэальныя прыкладанні. Ён распрацаваны, каб дапамагчы інжынерам, дызайнерам прадуктаў і аматарам зразумець, чаму гэтаму кампактнаму OLED-модулю давяраюць за высокую выразнасць, нізкае энергаспажыванне і доўгатэрміновую стабільнасць у цяжкіх умовах.

Змест

• 1. Агляд 0,96-цалевага модуля дысплея PM OLED SSD1306
• 2. Унутраная архітэктура і прынцып працы
• 3. Асноўныя функцыі і перавагі
• 4. Тлумачэнне тэхнічных характарыстык
• 5. Як інтэграваць OLED-модуль SSD1306
• 6. Інтэрфейсы сувязі (I2C супраць SPI)
• 7. Энергаспажыванне і эфектыўнасць
• 8. Агульныя праблемы і іх ліквідацыю
• 9. Параўнанне OLED і LCD
• 10. Сцэнарыі прымянення ў рэальным свеце
• 11. Канструктарскія меркаванні для інжынераў
• 12. Часта задаюць пытанні
• Заключэнне

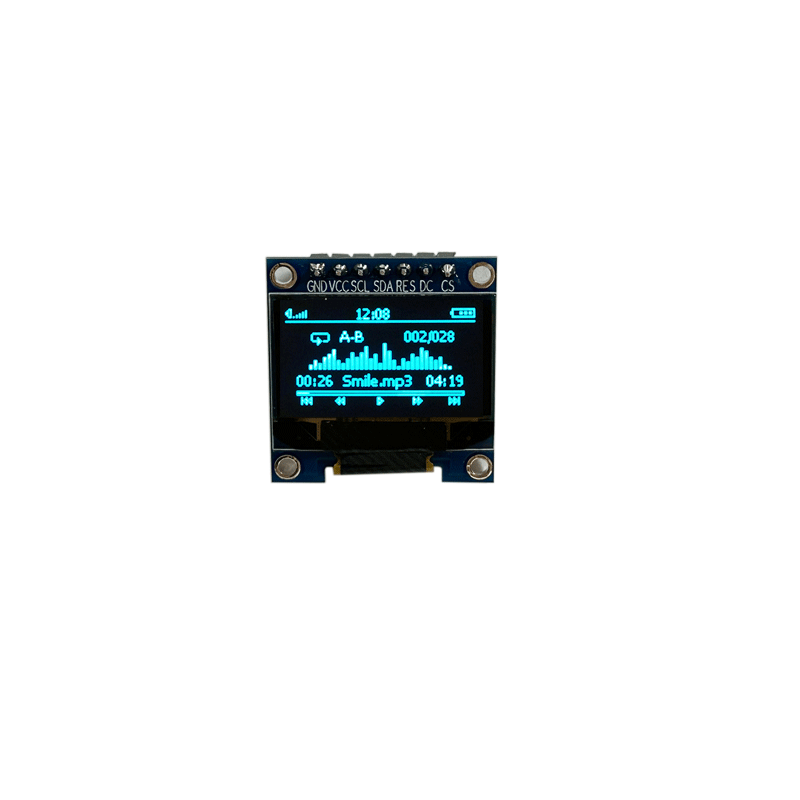

1. Агляд 0,96-цалевага модуля дысплея PM OLED SSD1306

The0,96-цалевы PM OLED-дысплейны модуль SSD1306- гэта кампактны арганічны святлодыёдны дысплей, які звычайна выкарыстоўваецца ў сістэмах на аснове мікракантролера. У адрозненне ад традыцыйных ВК-дысплеяў, тэхналогія OLED выпраменьвае святло непасрэдна ад кожнага пікселя, пазбаўляючы ад неабходнасці падсвятлення. Гэта прыводзіць да больш глыбокага кантрасту, больш тонкай структуры і выдатных кутоў агляду.

Мікрасхема драйвера SSD1306 кантралюе аперацыі на ўзроўні пікселяў і кіруе сувяззю паміж мікракантролерам і матрыцай дысплея. З-за сваёй прастаты і эфектыўнасці ён стаў стандартным выбарам у Arduino, ESP32, Raspberry Pi і іншых убудаваных платформах.

2. Унутраная архітэктура і прынцып працы

Ядром модуля з'яўляецца кантролер SSD1306, які апрацоўвае адлюстраванне памяці, цыклы абнаўлення дысплея і інтэрпрэтацыю каманд. Дысплей складаецца з матрыцы 128x64 пікселяў (звычайна), дзе кожны піксель кіруецца незалежна.

У адрозненне ад ВК, OLED-панэлі не патрабуюць падсвятлення. Кожны піксель выпраменьвае ўласнае святло пры падачы напружання. Гэтая ўласцівасць самавыпраменьвання забяспечвае надзвычай высокія каэфіцыенты кантраснасці і амаль ідэальныя ўзроўні чорнага.

• Сістэма выпраменьвання, кіраваная пікселямі
• Убудаваная аператыўная памяць дысплея (GDDRAM)
• Унутраны асцылятар для кантролю часу
• Убудаваная схема павышэння напругі

3. Асноўныя функцыі і перавагі

Папулярнасць 0,96-цалевага дысплейнага модуля PM OLED SSD1306 звязана з яго спалучэннем прадукцыйнасці і прастаты. Ніжэй прыведзены яго асноўныя перавагі:

• Звышвысокая кантраснасць (звычайна 2000:1 або вышэй)
• Шырокі кут агляду да 160°
• Вельмі нізкае энергаспажыванне ў статычным рэжыме адлюстравання
• Няма неабходнасці ў сістэме падсвятлення
• Хуткі час водгуку, прыдатны для анімацыі
• Кампактная друкаваная плата для прылад з абмежаванай прасторай

Гэтыя асаблівасці робяць яго асабліва прыдатным для сістэм з батарэйным харчаваннем і партатыўнай электронікі, дзе энергаэфектыўнасць мае вырашальнае значэнне.

4. Тлумачэнне тэхнічных характарыстык

Разуменне тэхнічных спецыфікацый дапамагае інжынерам выбраць правільную канфігурацыю дысплея ў адпаведнасці з патрабаваннямі іх праекта.

Гэтыя спецыфікацыі падкрэсліваюць яго сумяшчальнасць з большасцю экасістэм мікракантролера без неабходнасці дадатковай складанасці рэгулявання магутнасці.

5. Як інтэграваць OLED-модуль SSD1306

Інтэграцыя - адна з самых моцных пераваг гэтага модуля. Нават пачаткоўцы могуць рэалізаваць гэта простымі крокамі.

• Крок 1: правільна падключыце кантакты VCC і GND
• Крок 2: Выберыце пратакол сувязі (найбольш распаўсюджаны I2C)
• Крок 3: Усталюйце бібліятэку SSD1306 на платформу мікракантролера
• Крок 4: Ініцыялізуйце дысплей у прашыўцы
• Крок 5: Адпраўце графічныя або тэкставыя дадзеныя ў экранны буфер

Паколькі модуль ужо ўключае большасць неабходных кампанентаў, знешнія схемы драйвераў не патрэбныя.

6. Інтэрфейсы сувязі (I2C супраць SPI)

SSD1306 падтрымлівае сувязь як I2C, так і SPI, кожны з якіх мае унікальныя перавагі.

I2C шырока выкарыстоўваецца дзякуючы сваёй прастаце, патрабуючы толькі двух ліній перадачы дадзеных (SDA і SCL). Гэта зніжае складанасць праводкі, што робіць яго ідэальным для кампактных убудаваных сістэм.

SPI, з іншага боку, прапануе больш высокую хуткасць перадачы даных і з'яўляецца пераважным у праграмах, якія ўключаюць анімацыю або частае абнаўленне экрана.

• I2C:Мінімум правадоў, нізкая хуткасць, ідэальна падыходзіць для датчыкаў і простых дысплеяў
• SPI:Хутчэйшае абнаўленне, патрабуецца больш шпілек, лепш для сістэм з цяжкай графікай

7. Энергаспажыванне і эфектыўнасць

Адной з самых важных пераваг OLED-тэхналогіі з'яўляецца яе энергаэфектыўнасць. 0,96-цалевы PM OLED-дысплейны модуль SSD1306 спажывае энергію толькі тады, калі пікселі гараць. Чорныя пікселі практычна не патрабуюць энергіі.

Гэта робіць яго асабліва карысным у:

• Прылады IoT з батарэйным харчаваннем
• Носімая электроніка
• Партатыўныя вымяральныя прылады

Аднак бесперапыннае адлюстраванне цалкам белых экранаў прывядзе да значнага павелічэння спажывання энергіі, таму аптымізаваны дызайн карыстальніцкага інтэрфейсу вельмі важны.

8. Агульныя праблемы і іх ліквідацыю

Нягледзячы на ​​тое, што модуль надзейны, карыстальнікі могуць сутыкнуцца з праблемамі інтэграцыі. Ніжэй прыведзены агульныя праблемы і рашэнні:

• Пусты экран:Праверце адрас I2C і злучэнне правадоў
• Мігатлівы дысплей:Забяспечце стабільнае электразабеспячэнне
• Няправільны вывад:Праверце канфігурацыю бібліятэкі і параметры дазволу
• Нізкая яркасць:Адрэгулюйце параметры кантраснасці праграмнага забеспячэння

Большасць праблем звязана з дэфектамі праграмнага забеспячэння, а не апаратнага забеспячэння.

9. Параўнанне OLED і LCD

10. Сцэнарыі прымянення ў рэальным свеце

Універсальнасць 0,96-цалевага дысплейнага модуля PM OLED SSD1306 робіць яго прыдатным для шырокага спектру галін і прымянення.

• Кантралёры разумнага дома
• Носімыя фітнес-прылады
• Прамысловыя сэнсарныя дысплеі
• Праекты Arduino сваімі рукамі
• Медыцынскія партатыўныя сістэмы маніторынгу
• Сістэмы кіравання батарэяй

Яго кампактны памер і яснасць дазваляюць распрацоўшчыкам інтэграваць значныя карыстальніцкія інтэрфейсы нават у вельмі маленькія прылады.

11. Канструктарскія меркаванні для інжынераў

Пры распрацоўцы з дапамогай гэтага модуля інжынеры павінны ўлічваць электрычную стабільнасць, аптымізацыю карыстацкага інтэрфейсу і цеплавыя ўмовы.

• Пазбягайце бесперапыннай яркасці на ўвесь экран, каб падоўжыць тэрмін службы
• Выкарыстоўвайце належныя падцягвальныя рэзістары для сувязі I2C
• Забяспечце сумяшчальнасць напружання з лагічнымі ўзроўнямі мікракантролера
• Аптымізуйце абнаўленні фрэйма, каб паменшыць спажыванне энергіі

Добрая практыка праектавання значна паляпшае прадукцыйнасць і даўгавечнасць.

12. Часта задаюць пытанні

Q1: Ці можа SSD1306 адлюстроўваць колеры?
Не, гэта манахромны дысплей (звычайна белы, сіні або жоўты варыянты).

Q2: Ці сумяшчальны ён з Arduino?
Так, ён шырока падтрымліваецца мноствам бібліятэк з адкрытым зыходным кодам.

Q3: Ці патрабуецца падсвятленне?
Не, тэхналогія OLED самавыпраменьвальная.

Q4: Які тэрмін службы модуля?
Звычайна гэта дзясяткі тысяч гадзін у залежнасці ад мадэляў выкарыстання.

Q5: Ці можа ён адлюстроўваць анімацыю?
Так, але інтэрфейс SPI рэкамендуецца для больш гладкай працы.

Заключэнне

0,96-цалевы PM OLED-дысплейны модуль SSD1306 застаецца адным з найбольш практычных і эфектыўных рашэнняў дысплея для кампактных электронных сістэм. Яго спалучэнне высокай кантраснасці, нізкага энергаспажывання і простай інтэграцыі робіць яго пераважным выбарам для інжынераў і распрацоўшчыкаў у розных галінах.

Ад распрацоўкі прататыпа да камерцыйных убудаваных прадуктаў, гэты модуль забяспечвае баланс паміж прадукцыйнасцю і даступнасцю, які цяжка знайсці.
