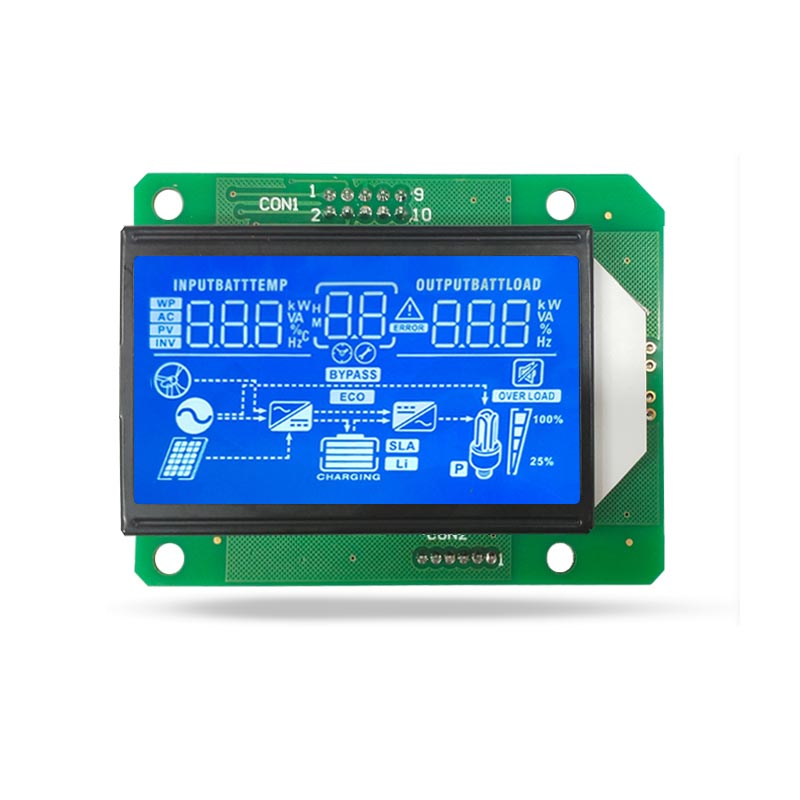

Сегментны ВК-дысплей HTN Сіні модульны дысплей LCM

Гэты аптовы сегментны ВК-дысплей HTN з сінім модулем LCM-дысплей - гэта поўная ўстаўная зборка з тэхналогіяй COB для надзейнай працы.
Модуль №: JDA0801-16037C1
Тэхналогія: тэхналогія COB
Працоўная тэмпература: ад -10 да 60 ℃
Кут агляду: шырокі кут агляду
Мікрасхема прывада: HT1621
Ідэальна падыходзіць для прылад КБС і сонечных інвертараў. Звяжыцеся з намі, каб атрымаць спецыяльны інструмент для шкла і кругласутачную прапанову.

Адправіць запыт

Рэйтынг: 5.0

(Колькасць рэйтынгаў: 1)

Апісанне Прадукта

ПрэміумСегментны ВК-дысплей HTN Сіні модульны дысплей LCMдля інвертараў і КБС

Поўная ўстаўная зборка LCM · Тэхналогія COB · Драйвер HT1621 · Высокакантрастнае шкло HTN

ПАМЕР МОДУЛЯ

76 × 58 × 10,6 мм

ДЫСПЛЕЙ В.А

60 × 32,5 мм

РАБОЧАЕ НАПРУЖАННЕ

5,0 В LCM

ДРАЙВ МЕТАД

1/4 АБАВЯЗКІ, 1/3 ПРАДЗЁМ

Увядзенне прадукту

JINGDA DISPLAY з'яўляецца вядучым вытворцамСегментны ВК-дысплей HTN Сіні модульны дысплей LCM, уносячы ў кожны праект больш чым 10-гадовы вопыт манахромнага ВК-экрану. Гэты спецыфічны модуль LCM спраектаваны як поўная ўстаўная зборка: шкло, падсвятленне, драйвер і інтэрфейсны раз'ём ужо ўсталяваны на плаце. Гэта пераносіць намаганні па распрацоўцы на ўбудаванае праграмнае забеспячэнне вашага хоста і механічную інтэграцыю, ухіляючы неабходнасць у кваліфікацыі гнуткага хваста або шкла.

Маючы інтэграваную мікрасхему драйвера HT1621, гэтаСегментны ВК-дысплей HTN Сіні модульны дысплей LCMзабяспечвае складаныя візуальныя вынікі з дапамогай усяго некалькіх кантактаў і простых схем, што робіць яго ідэальным для ўбудаваных прылад і прылад з батарэйным харчаваннем. Працэс HTN прапануе мадыфікаваную канфігурацыю павароту, забяспечваючы значна большы кут агляду каля 80° і лепшую кантраснасць у параўнанні са стандартнымі дысплеямі TN (прыблізна 50°).

Незалежна ад таго, патрабуюцца вам стандартныя модулі або цалкам індывідуальныя рашэнні, наша фабрыка падтрымлівае спецыяльныя шкляныя інструменты для вашага дакладнага макета сегмента і нестандартную прашыўку драйвера для задавальнення вашых канкрэтных патрэбаў.

Тэхнічныя параметры

Модуль № JDA0801-16037C1	Тып LCD HTN / Сіні
Тэхналогіі Тэхналогія COB	Прывад IC HT1621
Кут агляду 12 гадзін (шырокі)	Падсвятленне Белы
Працоўная тэмп. -10 да 60 ℃	Тэмп. захоўвання -20 да 70 ℃

Асноўныя прыкладанні

Сегментаваныя ВК-дысплеі - гэта прылады з фіксаванымі параметрамі дысплея і электрычнымі ўмовамі навакольнага асяроддзя. НашСегментны ВК-дысплей HTN Сіні модульны дысплей LCMу асноўным прымяняецца ў галіне кантролю магутнасці і новых назапашвальнікаў энергіі, асабліва для прылад КБС і інвертараў сонечнай энергіі.

HTN Blue Segment LCD Display in Solar Inverter

ВК-дысплей HTN з блакітным сегментам, які выкарыстоўваецца ў інвертарах сілкавання.

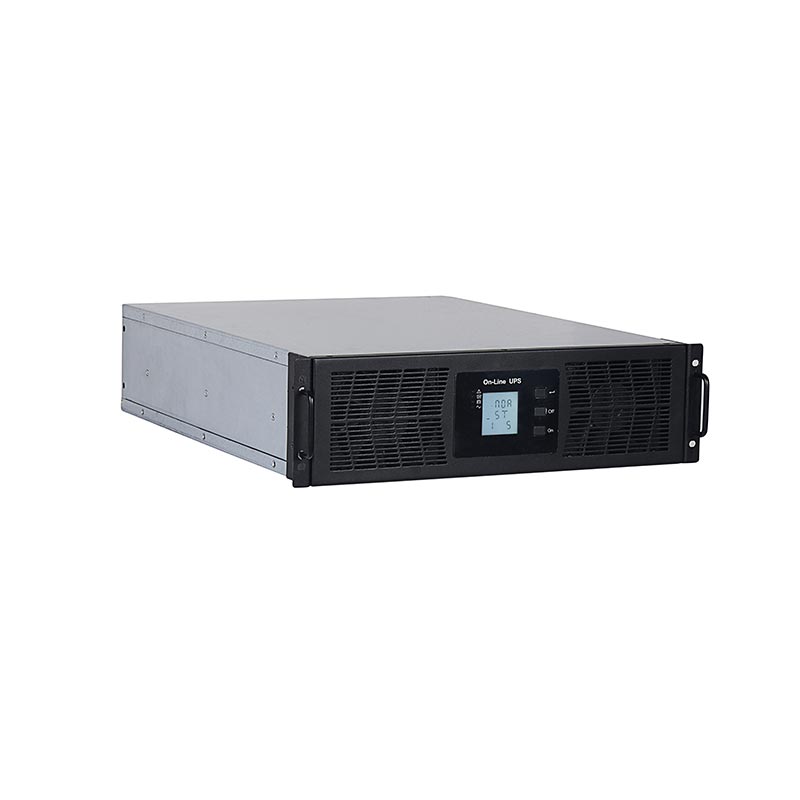

HTN Blue Segment LCD Display in UPS device

ВК-дысплей HTN Blue Segment, які выкарыстоўваецца ў прыладах КБС.

Чаму выбіраюць JINGDA ў якасці пастаўшчыка?

Як вытворца з Шэньчжэня з 11-гадовым вопытам работы ў манахромным сегменце LCD, мы не з'яўляемся гандлёвай кампаніяй. У нас ёсць фабрыка плошчай 10 000 квадратных метраў у правінцыі Фуцзянь, абсталяваная ўласнымі зборачнымі лініямі COB, COG і TAB.

Кіраванне якасцю і сертыфікаты

Мы маем сістэмную сертыфікацыю GB/T19001-2016/ISO9001:2015, ISO14001, IATF-16949 і дэкларацыі CE. Мы можам даць сертыфікаты якасці кампаніі, спецыфікацыі матэрыялаў, запісы праверкі вытворчасці і справаздачы аб надзейнасці прадукцыі ў адпаведнасці з вашымі патрабаваннямі.

Jingda Display Certificates

Jingda Display Factory Workshop

Стандартная экспартная ўпакоўка

Для забеспячэння вашагаСегментны ВК-дысплей HTN Сіні модульны дысплей LCMпрыбывае ў ідэальным стане, мы выкарыстоўваем строгую шматслаёвую паслядоўнасць упакоўкі:

ESD bag packaging

1. Сумка ESD

Inner box packaging

2. Унутраная скрынка

Outer box packaging

3. Знешняя скрынка

Сумка ESD	Кожны модуль перад далейшай апрацоўкай запячатваецца ў электрастатычны ахоўны пакет.
Унутраная скрынка	Модулі змяшчаюцца ў спецыяльныя слоты ва ўнутранай скрынцы, каб падтрымліваць стабільнасць і прадухіляць рух.
Знешняя скрынка	Выкарыстоўваецца трывалы гафрыраваны скрыню з этыкеткай з указаннем мадэлі, колькасці і нумара партыі.

Каб вывучыць іншыя варыянты адлюстравання для вашых праектаў, вы можаце праглядзець нашСегментны ВК-дысплейкатэгорыя. Для большай кантраснасці праверцеСегментны ВК-дысплей VA Негатыўны ВК-рэжым. Калі ваша прылада патрабуе графічных вывадаў, нашГрафічны ВК-дысплейсерыя ідэальна падыходзіць.

FAQ

Што азначае COB на ВК-дысплеі COB?	COB расшыфроўваецца як Chip-On-Board. Голы драйвер IC прымацаваны непасрэдна да друкаванай платы і пакрыты эпаксіднай інкапсуляцыяй, што забяспечвае вельмі трывалы і кампактны ўстаўны блок.
Ці можаце вы зрабіць уласны макет сегмента для майго прадукту?	так. Мы апрацоўваем спецыяльнае шкло ў адпаведнасці з вашым дакладным узорам сегмента, значкамі і шрыфтам. Прадстаўце свой чарцёж макета або эталонны ўзор, і нашы інжынеры правераць магчымасці і патрабаванні да прывада.
У чым розніца паміж дысплеямі TN і HTN?	HTN (High Twisted Nematic) - гэта мадыфікаваная канфігурацыя TN. Ён забяспечвае больш шырокі кут агляду каля 80° у параўнанні з 50° у TN і забяспечвае лепшую кантраснасць для патрабавальных прыкладанняў.
Ці забяспечваеце вы тэхнічную падтрымку і пасляпродажнае абслугоўванне?	Так, мы забяспечваем комплексную тэхнічную падтрымку і 1-гадовае пасляпродажнае абслугоўванне для нашых ВК-дысплеяў.
