Сегментны ВК-дысплей VA Негатыўны ВК-рэжым

Кампанія JDA з'яўляецца прафесійным вытворцам і пастаўшчыком ВК-дысплеяў у Шэньчжэне, Кітай. Сегментны ВК-дысплей з адмоўным ВК-дысплеем - гэта рашэнне для дысплея, якое звычайна выкарыстоўваецца ў бытавой тэхніцы, медыцынскім абсталяванні, прыборах і прамысловых прыладах кіравання, вядомае сваёй высокай эфектыўнасцю, нізкім энергаспажываннем і выразным візуальным адлюстраваннем. Наша ВК-прадукцыя мае перавагу высокай эканамічнай эфектыўнасці і можа стаць добрым ВК-рашэннем для кліентаў.
Модуль №: JDA0301-19101A1
Тэхналогія: тэхналогія COB
Працоўная тэмпература: ад -20 да 70 ℃
Мікрасхема прывада: TCP802-01
Кут агляду: шырокі кут агляду

Адправіць запыт

Рэйтынг: 5.0

(Колькасць рэйтынгаў: 1)

Апісанне Прадукта

гэтаСегментны ВК-дысплей VA Негатыўны ВК-рэжымпрацуе пры напрузе 3,3 В, паказваючы ярка-белыя сегменты на глыбокім чорным фоне. Ён створаны для інвертараў, сістэм КБС, лічыльнікаў і прамысловых панэляў кіравання, дзе кантраснасць і доўгатэрміновая стабільнасць важныя больш, чым колер.

Сегментны ВК-дысплей VA Негатыўны ВК-рэжым: тэхнічныя характарыстыкі і прымяненне

Інжынеры, якія шукаюць aСегментны ВК-дысплей VA Негатыўны ВК-рэжымзвычайна патрэбныя тры рэчы адначасова: экран, які застаецца разборлівым пры моцным навакольным асвятленні, схема драйвера, якая адпавядае існуючай плаце 3,3 В, і пастаўшчык, які можа паўтараць аднолькавую якасць ва ўсіх серыях вытворчасці. JDA0301-19101A1 створаны менавіта вакол гэтага брыфа.

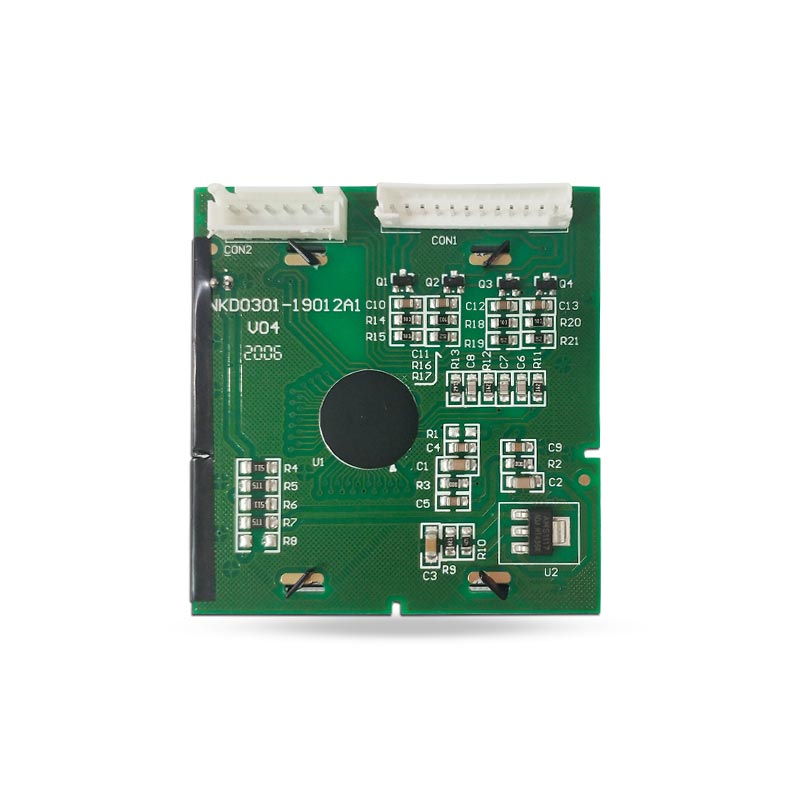

гэтаСегментны ВК-дысплей VA Негатыўны ВК-рэжымспалучае шкло ў адмоўным рэжыме з зборкай COB (чып-на-плате), так што драйвер TCP802-01 размяшчаецца непасрэдна на друкаванай плаце, а прылада ўсталёўваецца як адзін гатовы кампанент. З прапускаючым палярызатарам і святлодыёднай падсветкай за ім дысплей стварае амаль чорны фон з белымі сегментамі.

	ТЫП ВК-дыскада і лагічнае напружанне VA / Адмоўны \| VDD = 3,3 В

	DRIVE IC І МЕТАД TCP802-01 \| 1/3 АБАВЯЗКІ, 1/2 ПРАДЗЁМ

	АКТЫЎНАЯ ПЛОШЧА І ТЭМП. 46 × 41 мм \| -20 да 70 °C

Тэхнічныя характарыстыкі JDA0301-19101A1 - Сегментны ВК-дысплей VA, адмоўны ВК-рэжым
Модуль №	JDA0301-19101A1
Тып LCD	В. А. / Адмоўны
Тэхналогія зборкі	COB (чып на плаце)
Памер модуля	58 (Ш) × 60 (В) × 15,8 (Т) мм
Дысплей VA (актыўная вобласць)	46 (Ш) × 41 (В) мм
Метад прывада	1/3 АБАВЯЗКІ, 1/2 ПРАДЗЁМ
Прывад IC	TCP802-01
Кут агляду	12 гадзін
Тып палярызатара	Трансмісіўны
Працоўная тэмп.	-20 да 70 °C
Тэмп. захоўвання	-30 да 80 °C

Чаму інжынеры выбіраюць наш сегментны ВК-дысплей VA Негатыўны ВК-рэжым

Кантраст, які перажывае сапраўдныя шафы

гэтаСегментны ВК-дысплей VA Негатыўны ВК-рэжымзабяспечвае сапраўды глыбокі чорны фон замест шэрага колеру, характэрнага для дысплеяў TN, таму асветленыя сегменты застаюцца чытальнымі пры яркім заводскім асвятленні і за дымчатымі панэлямі.

Нізкая магутнасць, доўгі тэрмін службы

Тэхналогія манахромнага сегмента малюе толькі тое, што патрабуецца падсвятленню і драйверу. Адсутнічае апрацоўка відэа, накладныя выдаткі на абнаўленне і нагрэў, што падыходзіць для лічыльнікаў з бесперапынным харчаваннем і пярэдніх панэляў інвертара.

Электрычная сумяшчальнасць Drop-In

Лагічнае харчаванне 3,3 В з прывадам 1/3 нагрузкі і 1/2 зрушэння адпавядае рэйкам MCU, якія выкарыстоўваюцца ў большасці інвертараў, ІБП і вымяральных платформаў, памяншаючы патрэбу ў пераключэнні ўзроўню або рэканструкцыі вонкавага драйвера.

Дзе выкарыстоўваецца гэты сегментны ВК-модуль

Спалучэнне адмоўнай оптыкі VA, шырокай працоўнай тэмпературы і трываласці COB робіць гэтаСегментны ВК-дысплей VA Негатыўны ВК-рэжымпрактычны выбар сярод некалькіх катэгорый абсталявання:

▸ Сонечныя інвертары і сістэмы КБС- паказанні стану, коды памылак і выходныя параметры, бачныя на адлегласці.

▸ Разумны ўлік- лічыльнікі электраэнергіі, вады і газу, якія павінны заставацца чытэльнымі на працягу дзесяці гадоў службы.

▸ Прамысловыя кантрольна-вымяральныя прыборы- пераўтваральнікі частоты, вымяральнікі электраэнергіі, выпрабавальнае абсталяванне і шафы кіравання.

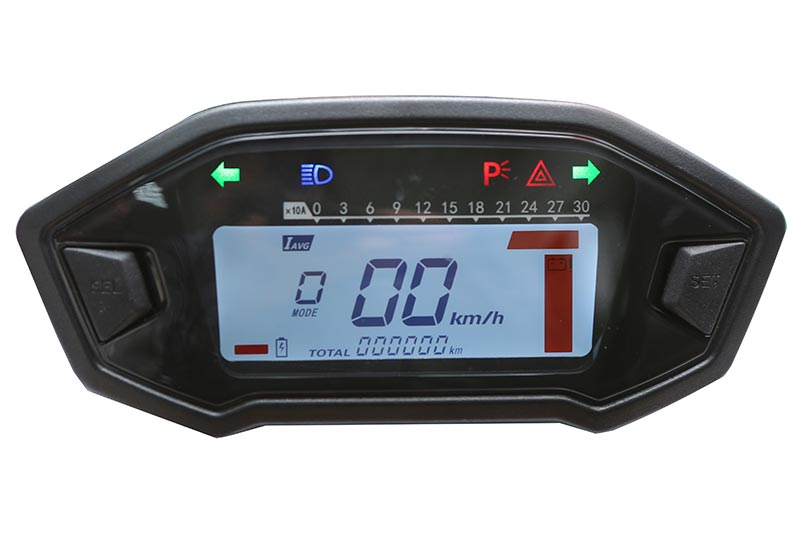

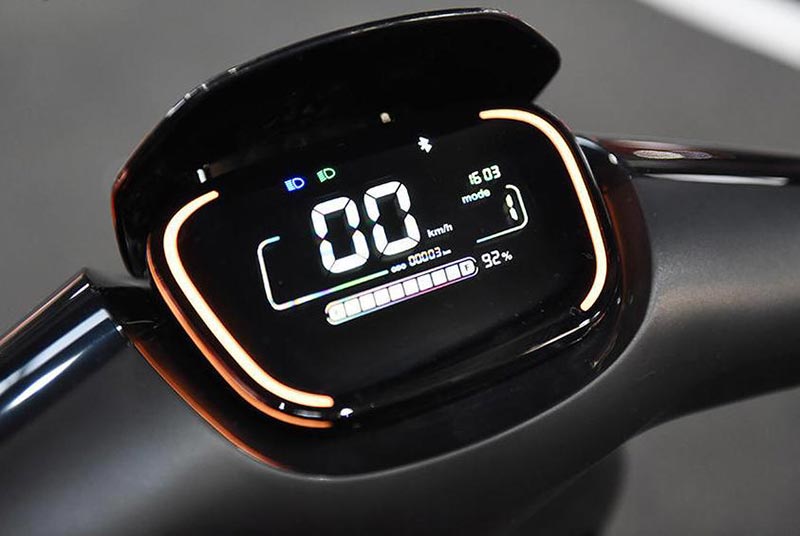

▸ Аўтамабільная і транспартная электроніка- дапаможныя панэлі і блокі кантролю.

Segment LCD Display VA Negative LCD Mode in a power inverter

Сегментны ВК-дысплей VA Негатыўны ВК-рэжым на пярэдняй панэлі інвертара.

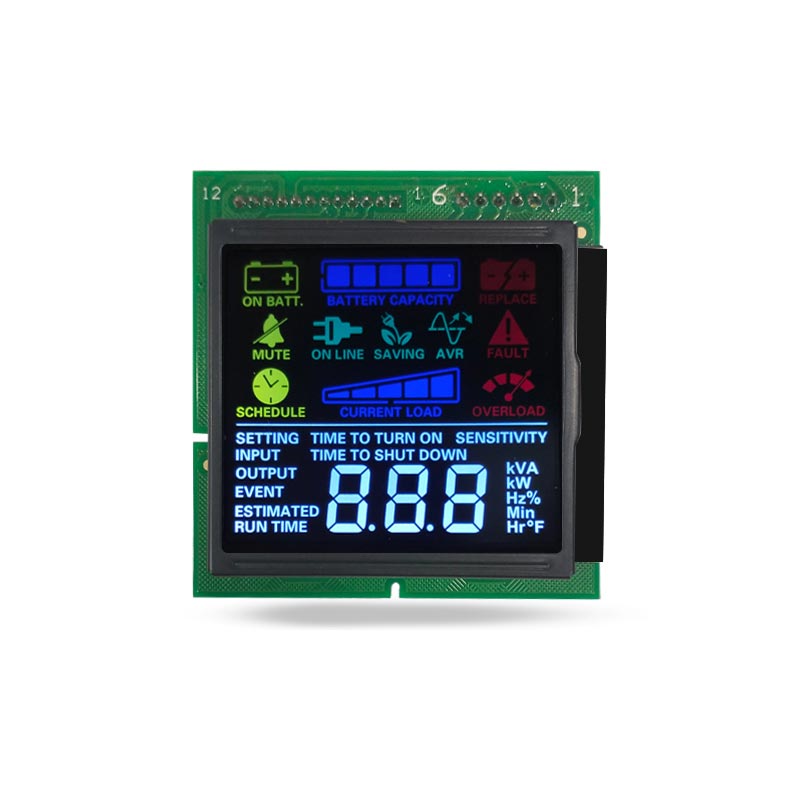

Segment LCD module used for solar inverter and UPS readouts

Сегментны ВК-модуль, які выкарыстоўваецца для паказанняў сонечнага інвертара і КБС.

Калі вашаму праекту патрабуецца больш шырокае аптычнае акно, а не фіксаваны кірунак на 12 гадзін, тоVA сегментны ВК-дысплей з поўным вуглом агляду для сонечнай энергііахоплівае гэтае патрабаванне такім жа негатыўным выглядам. Пакупнікі, якія працуюць з абмежаваным бюджэтам, часта ацэньваюцьHTN адмоўны 7-сегментны ВК-дысплейпаралельна.

Настройка, узоры і заказ

Гэты модуль каталога з'яўляецца адпраўной кропкай, а не фіксаваным элементам. Большасць нашых індывідуальных дысплейных праектаў пачынаюцца з чарцяжа кліента або ўзору існуючага прадукту і заканчваюцца адпаведным модулем, які змяшчаецца ў той жа корпус. Незалежна ад таго, патрэбна вам стандартная зборка COB або цалкам індывідуальнаяСегментны ВК-дысплей VA Негатыўны ВК-рэжым, наша каманда інжынераў падтрымлівае ваш дызайн.

Сэгмент мастацтва і памер шкла- новыя ўзоры сегментаў, значкі і лагатыпы, адаптаваныя да вашага макета.

Распиновка і параметры раздыма- прызначэнне кантактаў, FPC або завяршэнне кантактнага загалоўка, адпаведнае вашай друкаванай плаце.

Падсвятленне і колер- белая, блакітная або бурштынавая святлодыёдная падсветка ў адпаведнасці з корпусам і мовай брэнда.

Цытата на працягу 24 гадзін- адпраўце чарцёж, гадавы аб'ём і планавую цану і атрымаеце цэны плюс тэхнічны адказ на наступны працоўны дзень.

Узоры перад аснасткаю- стандартныя ўзоры звычайна адпраўляюцца на працягу 3-7 рабочых дзён пасля пацверджання чарцяжа.

Поўная тэхнічная дакументацыя для больш шырокага дыяпазону даступная насегментны ВК-дысплейстаронку катэгорыі, і калі ваш дызайн рухаецца да каляровага інтэрфейсу, томанахромны ВК і OLED дысплейу раздзеле тлумачыцца, дзе лепш за ўсё падыходзяць сегментныя, сімвальныя, графічныя і PMOLED модулі.

Дакументацыя аб вытворчасці, выпрабаваннях і якасці

Кампанія Shenzhen Jingda Display Technology Co., Ltd. была заснавана ў верасні 2015 года і кіруе беспыльным заводам плошчай 6000 м² у Вупіне, правінцыя Фуцзянь. Кожная наша партыяСегментны ВК-дысплей VA Негатыўны ВК-рэжымпраходзіць праверку ўваходнага матэрыялу, праверкі ў працэсе і канчатковыя электрычныя і аптычныя выпрабаванні перад пакаваннем. Мы маем сертыфікат кіравання якасцю ISO і па запыце пастаўляем дакументацыю аб адпаведнасці RoHS.

COG and COB assembly lines

Зборачныя лініі COG і COB у цэху з чыстымі памяшканнямі.

ISO quality management and RoHS documentation

Дакументацыя па кіраванні якасцю ISO і RoHS.

Часта задаюць пытанні

Ці можна наладзіць размяшчэнне сегмента і распиновку гэтага сегментнага ВК-дысплея з адмоўным ВК-дысплеем?

так. Ілюстрацыя сегмента, памер шкла, прызначэнне кантактаў, колер падсвятлення і тып раздыма - усё гэта можна змяніць з вашага чарцяжа або эталоннага ўзору. Тэхнічны агляд і цэны вяртаюцца на працягу 24 гадзін.

Ці патрэбна гэтаму модулю падсвятленне?

У гэтай версіі выкарыстоўваецца прапускальны палярызатар, таму для чытання пры слабым асвятленні патрабуецца святлодыёдная падсветка. Звычайна вызначаецца белая або сіняя падсветка, ствараючы белыя сегменты на чорным фоне.

Як адмоўны VA параўноўваецца з адмоўным HTN?

Гэты сегментны ВК-дысплей з адмоўным ВК-рэжымам прапануе больш глыбокія ўзроўні чорнага, больш высокую кантраснасць і больш шырокі дыяпазон агляду; Негатыў HTN - гэта танная альтэрнатыва з больш вузкімі кутамі агляду. Абодва з'яўляюцца манахромнымі сегментнымі дысплеямі.

Які час я павінен планаваць?

Прапановы выдаюцца на працягу 24 гадзін. Стандартныя ўзоры звычайна адпраўляюцца на працягу 3-7 рабочых дзён пасля пацверджання чарцяжа, а графік масавай вытворчасці пацвярджаецца разам з прапановай.
